Cylindre pince MITC4¶

stable apres tests renforces

BM-SHL-PINCHED-001 est un cas severe de flexion de coque avec action membranaire. Deux forces radiales opposees pincent un cylindre ferme au milieu; des diaphragmes rigidifient les extremites.

Maillage et convergence¶

Le maillage periodique ne duplique pas la couture circonferentielle. Les quadrangles gardent une orientation coherente et une normale continue. Le maillage publie est le premier niveau de l'etude interne qui respecte la tolerance de la valeur MacNeal-Harder; les niveaux plus grossiers ne sont pas utilises pour conclure.

Les charges sont appliquees sur deux groupes physiques ponctuels. Leur somme et leur premier moment sont controles dans l'audit d'assemblage.

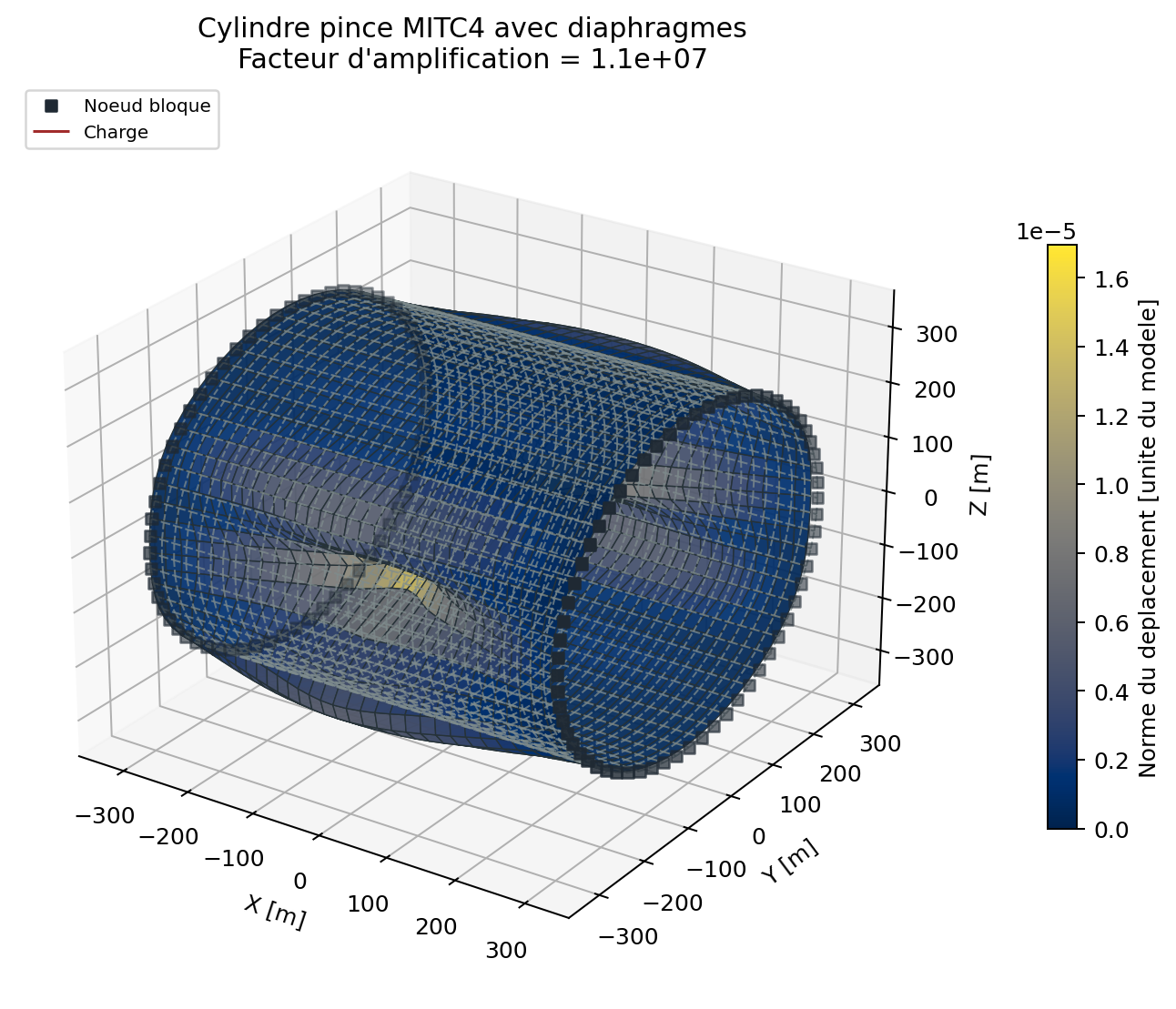

Cylindre maille et deformee

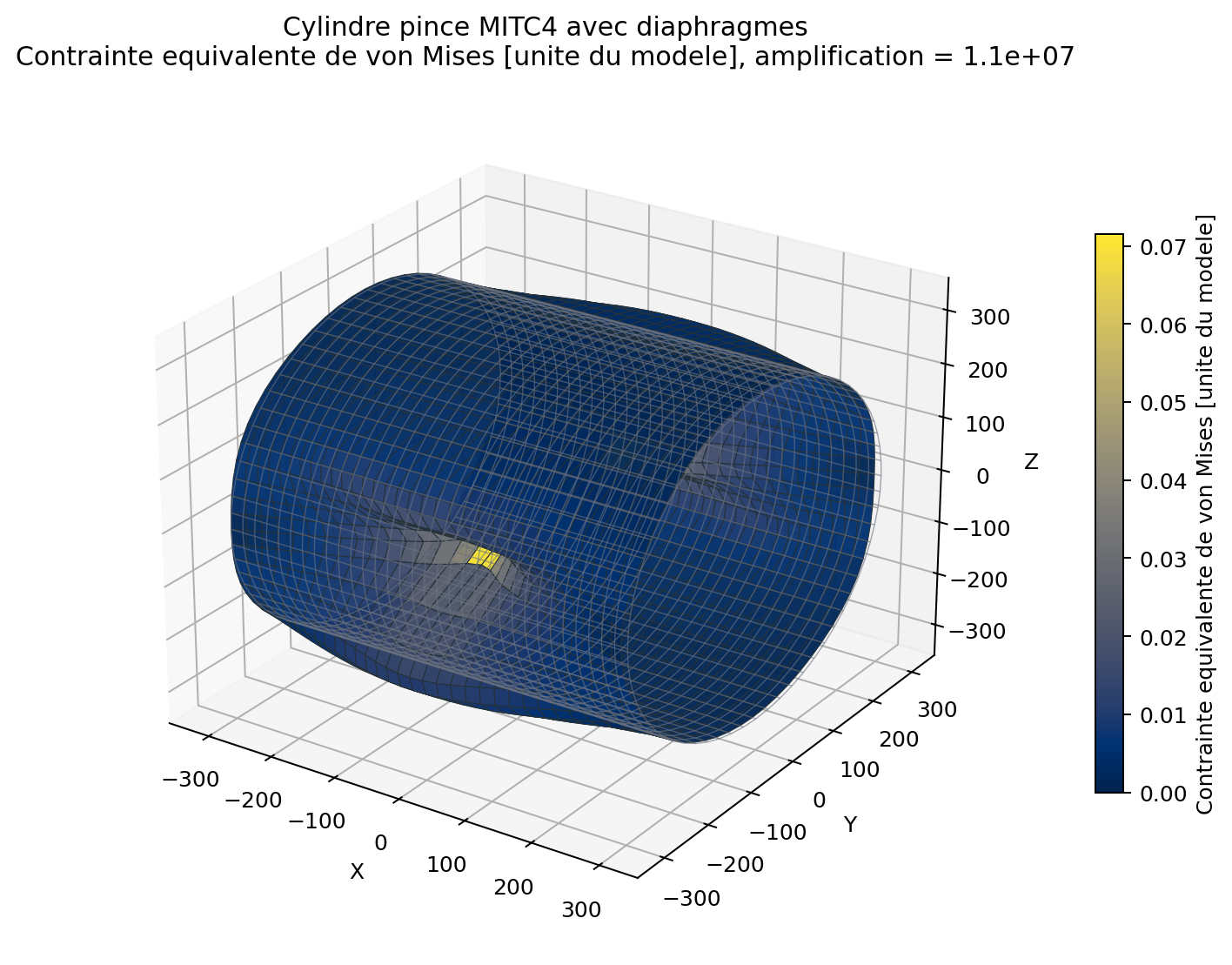

Champ de von Mises

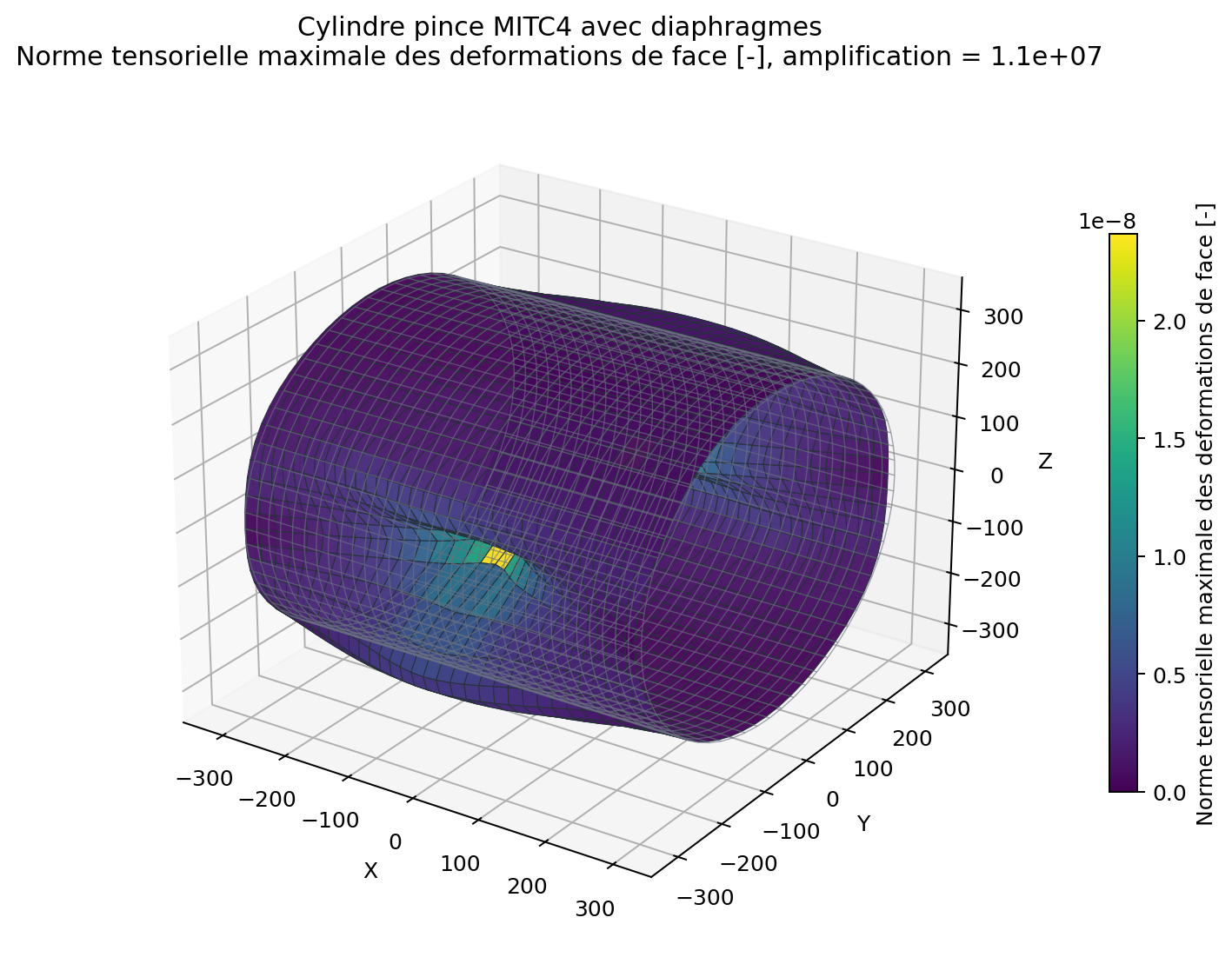

Norme des deformations de face

Grandeur d'interet¶

Le deplacement radial au point pince est compare a la valeur publiee. Le critere relativement plus large que Cook tient compte de la sensibilite au maillage, aux diaphragmes et a la representation facettee de la courbure.

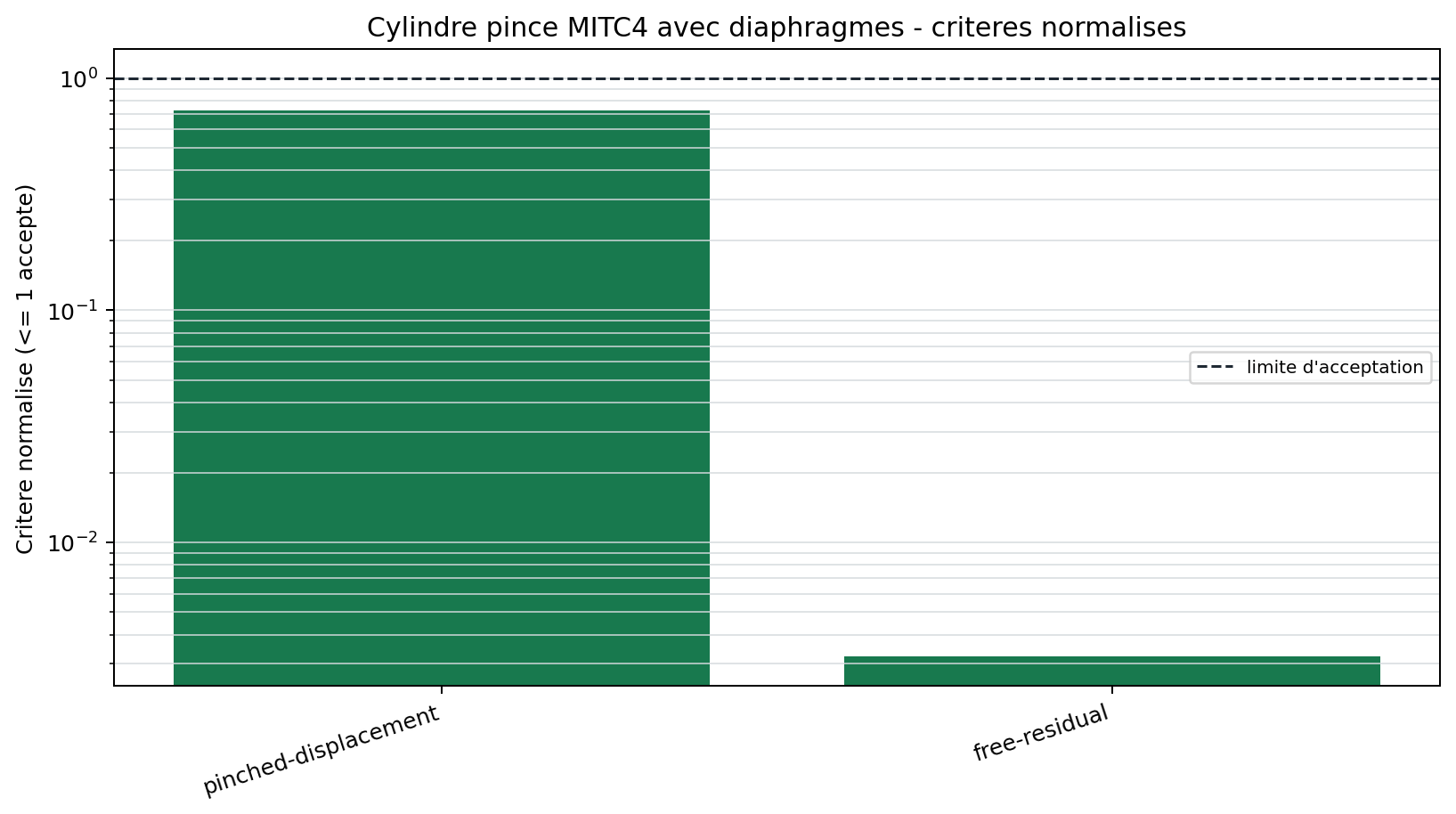

Criteres normalises

--8<-- "docs/generated/benchmarks/bm-shl-pinched-001_results.md"

Reproduction¶

qf-solver benchmark --case BM-SHL-PINCHED-001 --output results/benchmarks

Reference: REF-SHELL-OBSTACLE. Exigences: REQ-SOL-002, REQ-MESH-002, REQ-CMP-003.
