Owner review - Contraintes orthotropes proches des singularites

Decision enregistree

Perimetre : evaluation de S11 dans les axes materiau sur TET4 orthotropes, par chemins a distances physiques fixes et moyennes de bande. La decision ne porte jamais sur le pic ponctuel d'un angle rentrant.

Champ Valeur proposee
Scope orthotropic-solid-singular-stress-assessment
Classe d'usage engineering_internal_bounded
Statut technique engineering_internal_validated_with_recommendations
Decision accepted_with_recommendations
Certification aucune

Preuves a examiner

La campagne VNV-ORTHOTROPIC-SINGULAR-STRESS-005 utilise huit maillages pour deux geometries, QF_solver, Code_Aster 18.1.0 et CalculiX 2.20.

Cas Maillage fin Increment chemin Increment bande Code_Aster
trou de rayon fini 86 469 TET4 1,342 % 0,125 % < 6,0e-11 %
angle rentrant 237 358 TET4 1,625 % 3,420 % < 5,4e-9 %

Tous les criteres bloquants sont sous le seuil de 5 %. La bande nodale CalculiX de l'angle rentrant differe de 6,357 % et reste un WARNING diagnostique : CalculiX extrapole aux noeuds tandis que QF_solver effectue une recuperation compacte ponderee par volume. L'ecart de chemin fin est 0,306 %.

Limites a accepter explicitement

  • Le pic ponctuel au coin rentrant est informatif seulement.
  • La decision porte sur les chemins et bandes converges, pas sur une contrainte nodale maximale.
  • S11 n'est pas un critere de rupture anisotrope.
  • Endommagement, delaminage et contraintes par pli restent hors scope.
  • La revue est une auto-revue engineering interne, sans certification.

Reponses du validateur

Decision finale enregistree le 29 juillet 2026 :

  • Q1 : OUI
  • Q2 : OUI
  • Q3 : OUI
  • Q4 : OUI
  • Q5 : accepted_with_recommendations

Le bloc ci-dessous est conserve comme trace du questionnaire soumis :

CONTRAINTES-SINGULIERES
Q1 les cas eprouvette entaillée et double trou sont acceptes : OUI / NON
Q2 les increments finaux chemin/bande, tous inferieurs a 5 %, sont acceptes : OUI / NON
Q3 les cartes S11 QF_solver/Code_Aster sont coherentes : OUI / NON
Q4 la politique de lecture hors pics singuliers reste acceptee : OUI / NON
Q5 decision finale : accepted_with_recommendations / rejected / more_evidence_required
Commentaires :

La recommandation technique est accepted_with_recommendations, avec maintien visible du WARNING CalculiX et interdiction d'utiliser le pic singulier comme valeur de dimensionnement.

Preuves complementaires demandees le 29 juillet 2026

La premiere decision Owner review etait more_evidence_required. Deux nouvelles pieces ont ete raffinees sur cinq niveaux et comparees a Code_Aster :

Cas TET4 fin Increment chemin Increment bande Code_Aster
eprouvette a encoche arrondie 55 935 0,611 % 0,868 % < 1,7e-11 %
eprouvette a deux trous 54 342 4,404 % 0,556 % < 1,2e-10 %

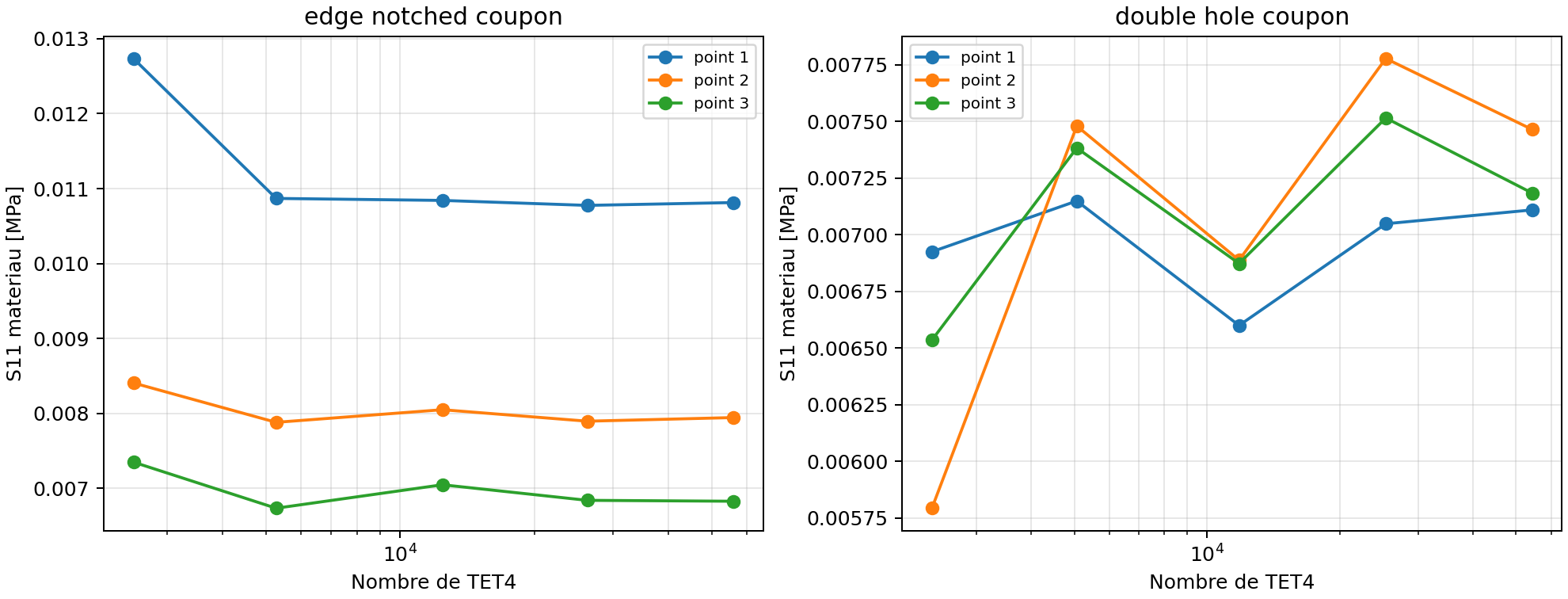

Convergence des deux pieces

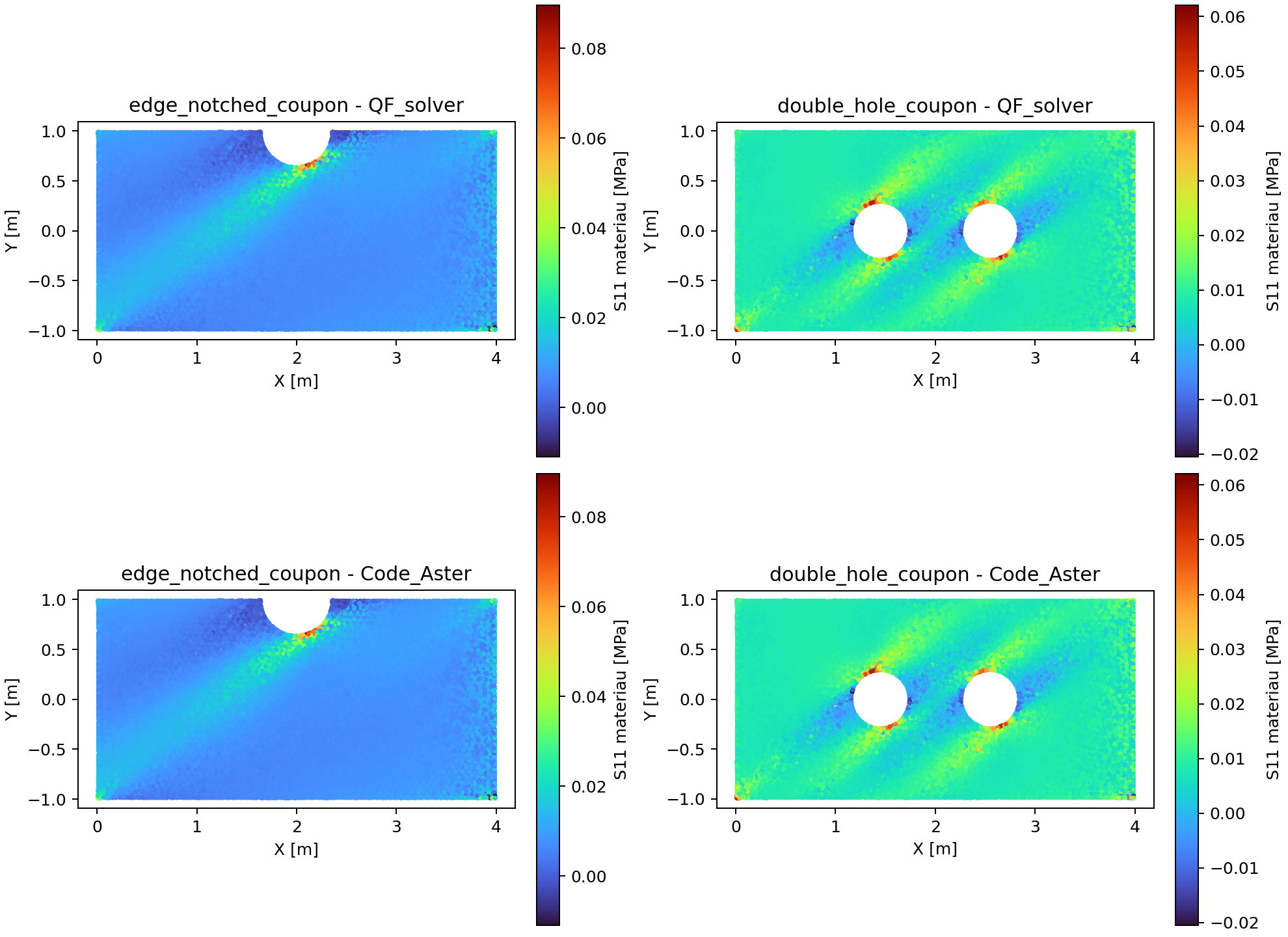

Champs S11 QF_solver et Code_Aster

Les deux cas satisfont le seuil de 5 %. Les cartes affichent explicitement S11 dans les axes materiau pour QF_solver et Code_Aster.

PDF Owner review : Owner review des contraintes singulieres.

Fichiers de preuve

  • qualification/external_reference_digests/orthotropic_singular_stress_h8.json
  • qualification/external_reference_digests/orthotropic_additional_stress.json
  • qualification/reviews/orthotropic_singular_stress_pending.json
  • qualification/reviews/orthotropic_singular_stress_2026-07-29.json
  • docs/verification/contraintes_singularites.md
  • results/VNV-ORTHOTROPIC-SINGULAR-STRESS-005-REFINED-H8-LARGE/report.md
