Benchmark externe structurel TET10 J2¶
Cette campagne compare QF_solver TET10 avec Code_Aster TETRA10 et la relation
VMIS_ISOT_LINE. Le cas est structurel : les deux solveurs resolvent le meme
maillage tridimensionnel, le meme encastrement, les memes forces nodales
reparties et les memes facteurs de charge.
Le resultat est une preuve externe de developpement. Il ne constitue pas encore une Owner review ni une qualification generale de la plasticite TET10.
Modele¶
La piece est une barre homogene de longueur 1,0 m et de section carree
0,2 m x 0,2 m. Le maillage commun contient 341 noeuds et 140 elements
TET10/TETRA10. La face x=0 est encastree sur UX, UY et UZ. Une force
axiale totale de 18 MN est repartie sur la face x=1,0 m.
Le materiau est isotrope J2 avec ecrouissage isotrope lineaire :
E=210 GPa, nu=0,30, limite 250 MPa et module d'ecrouissage
50 GPa. Le chargement monotone utilise les facteurs 0,25, 0,50, 0,75,
1,00, 1,10 et 1,20.
Resultats¶

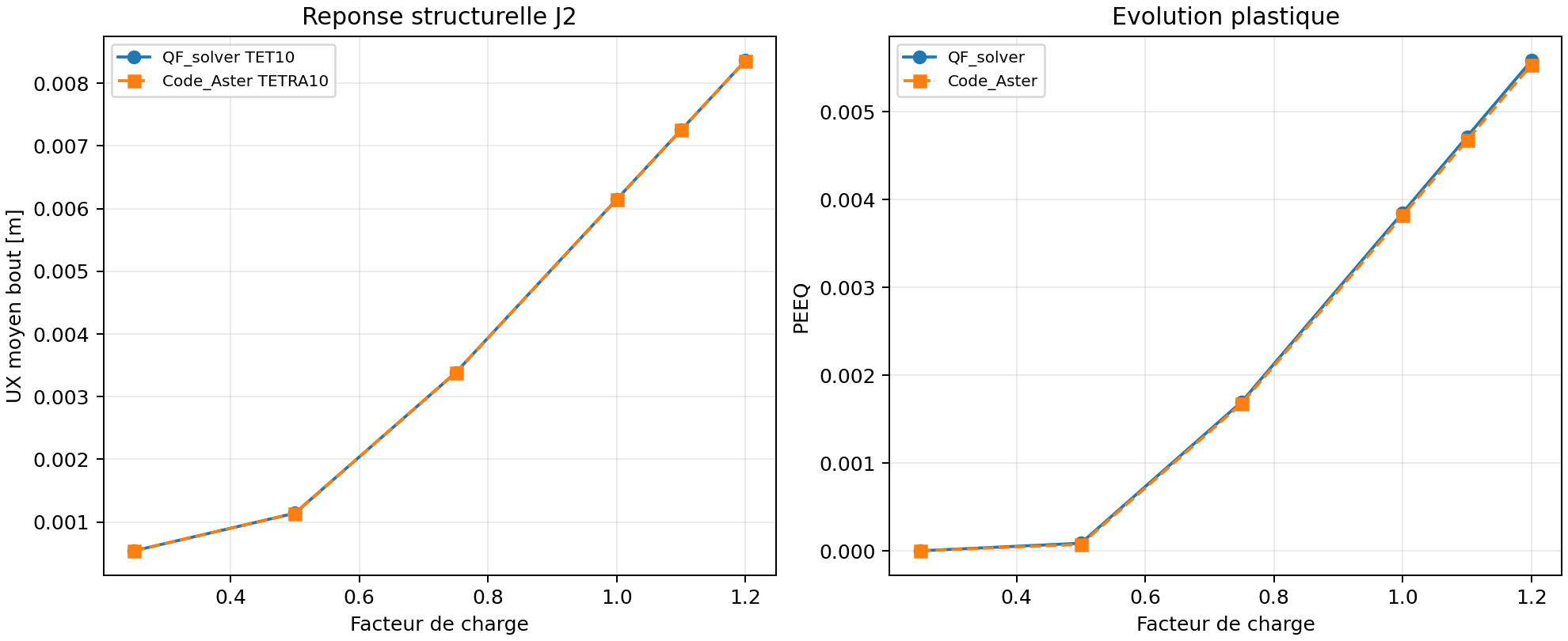

| Facteur | UX QF_solver [m] | UX Code_Aster [m] | PEEQ QF_solver | PEEQ Code_Aster |
|---|---|---|---|---|
| 0,25 | 5,409307e-04 | 5,409307e-04 | 0,000000e+00 | 0,000000e+00 |
| 0,50 | 1,141104e-03 | 1,139656e-03 | 8,620856e-05 | 7,247894e-05 |
| 0,75 | 3,386758e-03 | 3,385724e-03 | 1,697543e-03 | 1,678893e-03 |
| 1,00 | 6,149636e-03 | 6,147667e-03 | 3,850652e-03 | 3,817083e-03 |
| 1,10 | 7,255844e-03 | 7,253455e-03 | 4,715847e-03 | 4,675120e-03 |
| 1,20 | 8,362248e-03 | 8,359594e-03 | 5,581952e-03 | 5,534470e-03 |
Controles¶
| Controle | Valeur | Limite | Statut |
|---|---|---|---|
| RMS chemin UX | 0,02173 % | 10 % | PASS |
| Ecart UX final | 0,03175 % | 5 % | PASS |
| RMS chemin PEEQ moyen integration | 0,55084 % | 10 % | PASS |
| Residu relatif maximal QF_solver | 7,40079e-11 | 1e-7 | PASS |
La PEEQ est comparee comme moyenne des points d'integration dans les deux
solveurs. Le maximum QF_solver est conserve dans summary.json comme
information complementaire, mais n'est pas compare a une moyenne Code_Aster.
Interpretation¶
L'accord structurel des deplacements est tres bon sur toute la branche de
chargement. L'accord de la PEEQ moyenne est egalement satisfaisant, avec une
erreur RMS de 0,55084 %. Cette campagne soutient le comportement TET10 J2
en petits deformations sur une barre homogene et un chargement axial monotone.
Elle ne permet pas encore de conclure pour les inversions cycliques, les grandes deformations, le flambement, le contact, le dommage, la rupture ou les structures complexes. Les contraintes ponctuelles proches des singularites restent informatives uniquement.
Reproductibilite¶
python .\scripts\run_code_aster_tet10_j2_structural_vnv.py `
--output .\results\VNV-TET10-J2-CODEASTER-STRUCTURAL-025
Le dossier de resultats contient model.json, results.json, summary.json,

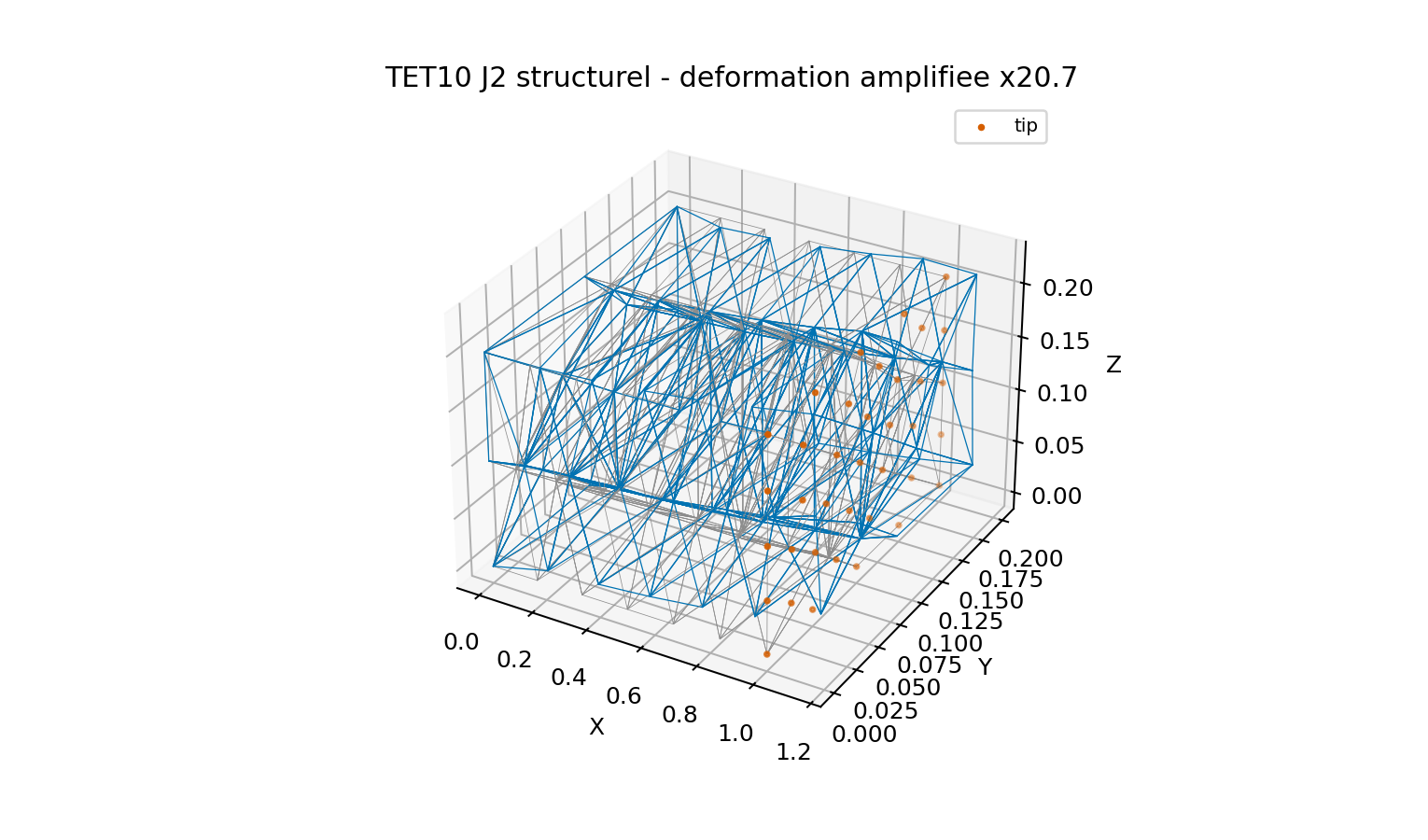

report.md, deformation.vtu, les decks Code_Aster et les figures. La copie de
reference est dans
qualification/vnv/external/code_aster_tet10_j2_structural/reference/.
Revue Owner a prevoir¶
La revue devra statuer sur l'acceptabilite du cas comme preuve externe TET10
J2, tout en conservant la maturite experimental. Elle devra aussi demander,
avant une maturite superieure, un cas de geometrie plus complexe et un cas avec
chargement non monotone.
