Owner review - Contact V1

Decision enregistree

Perimetre : contact unilateral sans frottement en linear_static, petites transformations, active-set noeud-triangle avec une surface maitre bornee. La decision est une acceptation engineering interne bornee, jamais une certification ni une acceptation du grand glissement.

Champ Valeur proposee
Scope contact-v1-linear-static-bounded
Classe d'usage engineering_ready_bounded
Type de revue owner_review
Decision accepted_for_bounded_engineering_use
Revendication de certification aucune

Preuves a examiner

Etude Observable Verdict
VNV-CONTACT-FRICTION-BLOCK-001 Kuhn-Tucker, ouverture, fermeture et loi locale PASS interne
VNV-CONTACT-TET4-STRUCTURAL-001 convergence reaction normale TET4 PASS interne
VNV-CONTACT-DEFORMABLE-MASTER-003 transfert barycentrique vers maitres elastiques PASS interne
VNV-CONTACT-TET4-MASTER-FACE-004 face frontiere TET4 deformable PASS interne
VNV-CONTACT-MASTER-SURFACE-005 facette, normale actualisee et patch esclave PASS interne
VNV-CONTACT-CODEASTER-LIAISON-UNIL-001 ouverture/fermeture normale externe PASS externe
VNV-CONTACT-CODEASTER-TET4-MASTER-004 cinematique active sur face TET4 PASS externe, facette imposee
VNV-CONTACT-CODEASTER-FOLDED-NORMAL-006 normale finale inclinee PASS externe, facette imposee
VNV-CONTACT-CODEASTER-FOLDED-SEARCH-007 recherche autonome sur pli PASS externe, ecart moyen 0,1157 %
VNV-CONTACT-ADDITIONAL-MODELS-008 coin double, rampe facettisee et bloc TET4 a deux esclaves PASS interne
VNV-CONTACT-CODEASTER-ADDITIONAL-009 dix niveaux de charge, bloc raffine a 768 TET4 PASS externe, ecart 4,3400 %
VNV-CONTACT-CODEASTER-ADDITIONAL-H10K-010 confirmation sur 9 984 TET4 PASS externe, courbes confondues

Preuves complementaires demandees par l'Owner review

La premiere decision Owner review etait more_evidence_required. Les trois modeles demandes sont maintenant executes :

Modele Particularite Resultat
dual_stop_corner deux normales actives simultanement gaps nuls, reactions 100/200 N
faceted_ramp_patch trois esclaves sur trois zones d'une rampe facettisee trois contacts actifs, gaps nuls
deformable_tet4_two_slaves bloc de 576 TET4 avec deux points de contact gaps < 7e-16 m, reactions positives

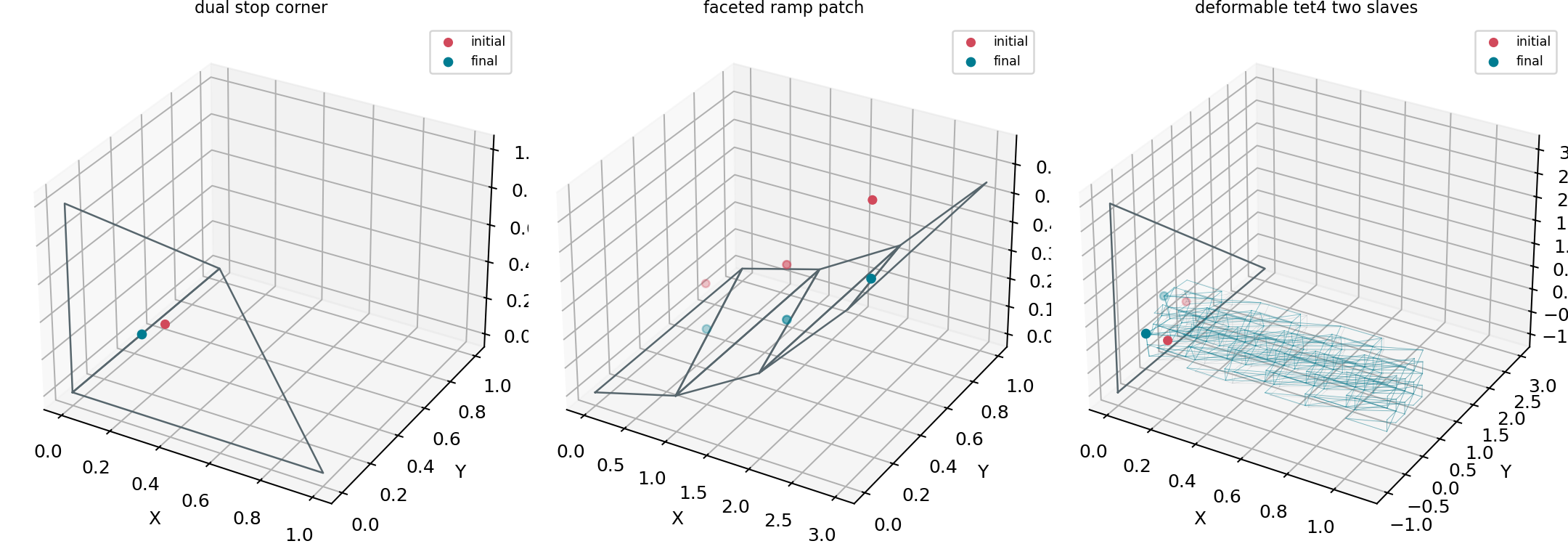

Trois modeles contact complementaires

Le statut technique enregistre apres relecture devient engineering_ready_bounded. Il ne signifie pas que le contact general est pret : surface-surface, grand glissement et frottement general restent hors scope.

Correlation externe des trois nouveaux modeles

Les courbes QF_solver et Code_Aster utilisent dix facteurs de charge identiques. Le coin double et la rampe facettisee sont confondus a la precision numerique : les erreurs maximales de courbe sont inferieures a 5,3e-14 %.

Le bloc a d'abord ete calcule avec 576 TET4, puis raffine a 768 TET4 a la demande du proprietaire :

  • QF_solver et Code_Aster sont confondus sur la branche fermee a partir du facteur 0,2;
  • QF_solver et CalculiX coincident avant contact avec un ecart maximal de 2,10e-5 % sur le maillage raffine;
  • Code_Aster ferme le second esclave des le facteur 0,1, tandis que QF_solver et CalculiX le conservent encore ouvert;
  • l'ecart maximal QF_solver/Code_Aster descend de 5,2565 % a 4,3400 %, sous le seuil Owner review de 5 %.

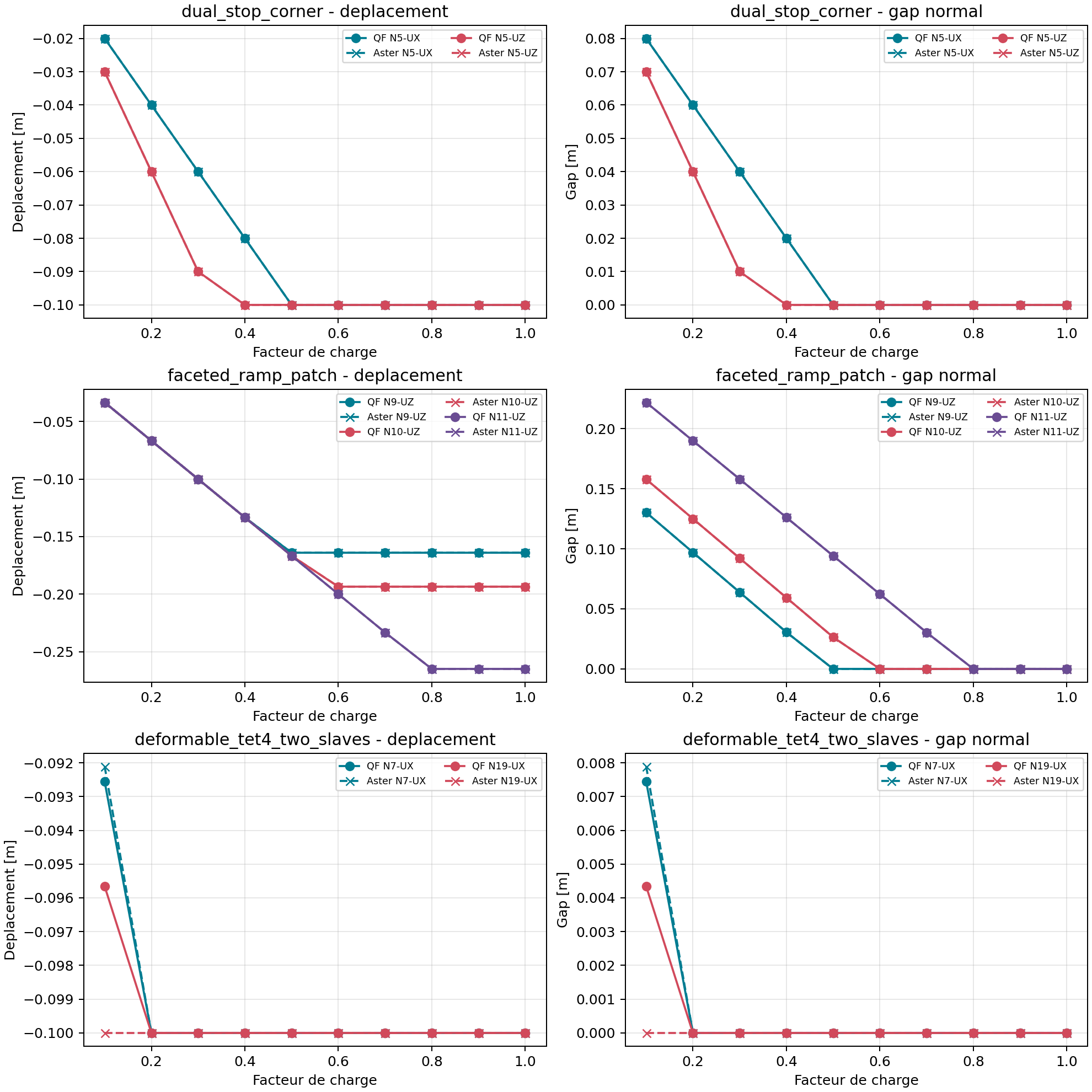

Courbes QF_solver et Code_Aster

Le verdict automatique final est PASS_EXTERNAL_CORRELATION. La difference de branche au premier palier reste visible comme observation de sensibilite au maillage, mais elle satisfait le seuil d'acceptation explicite.

Confirmation proche de 10 000 elements

Une confirmation supplementaire a ete executee avec une grille structuree 26 x 8 x 8, soit exactement 9 984 TET4 et 2 190 noeuds avec les trois noeuds maitres. Les deux contacts sont deja fermes au premier facteur de charge; la comparaison porte donc sur toute la courbe QF_solver/Code_Aster.

Mesure Valeur Critere Verdict
Ecart relatif maximal deplacement 3,3029e-12 % < 5 % PASS
Ecart absolu maximal de jeu actif 3,3029e-15 m < 1e-8 m PASS
Jeu final maximal 9,7145e-16 m < 1e-8 m PASS
Elements 9 984 TET4 confirmation demandee PASS

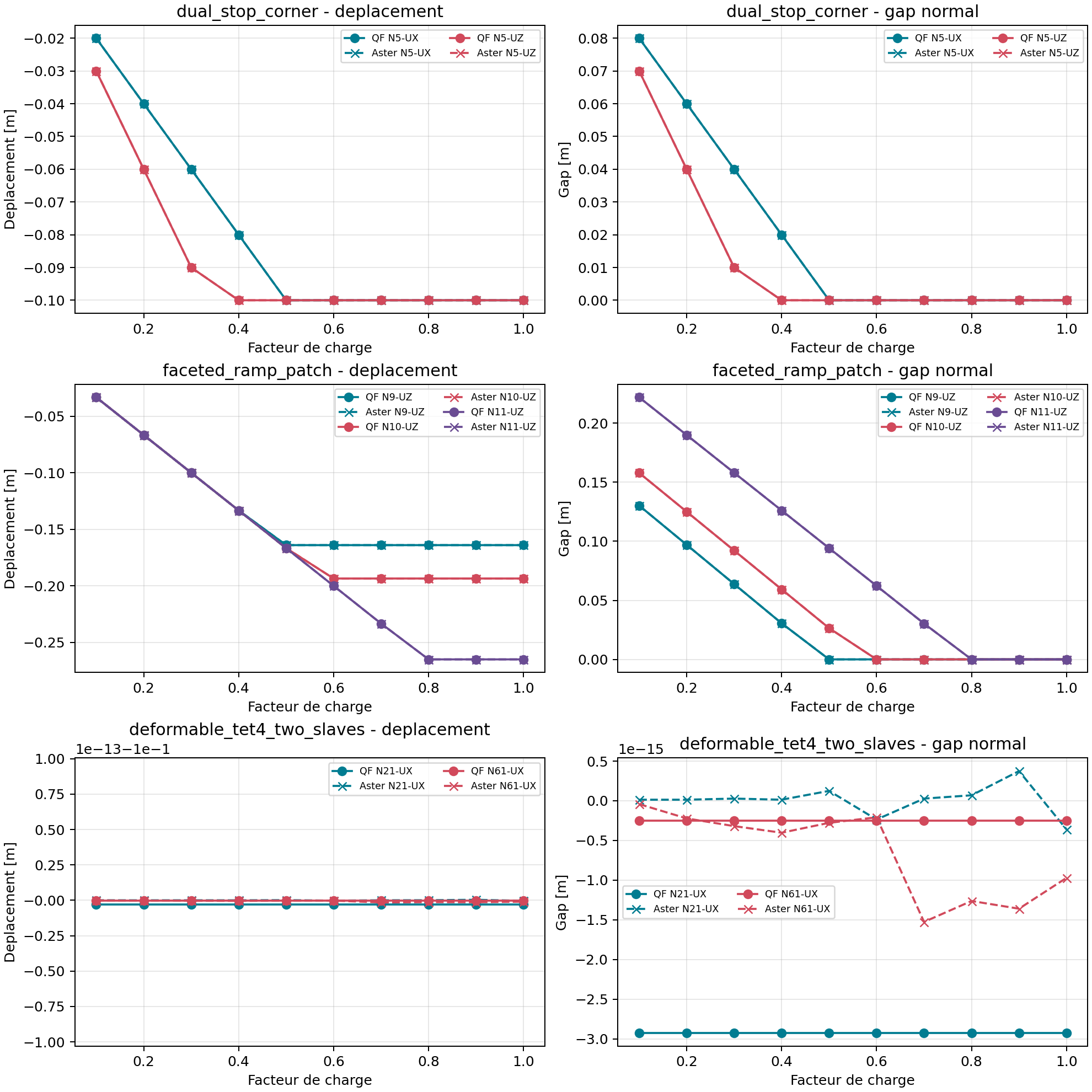

Confirmation contact sur 9984 TET4

Cette confirmation montre que l'ecart de 4,3400 % observe sur 768 TET4 etait lie a la discretisation de la transition de contact. Elle ne constitue pas une qualification du contact general, mais ferme la condition quantitative fixee par l'Owner review pour le domaine borne.

Limites a accepter explicitement

  • Pas de grand glissement, de topologie variable ni de recherche generale surface-surface dans QF_solver.
  • Le mode updated est sans frottement et limite a des iterations de petites translations.
  • La correlation autonome compare un patch discret QF_solver a une surface esclave DKT Code_Aster; elle est comportementale, pas paire-a-paire.
  • Le bloc TET4 presente un decalage d'activation Code_Aster sur les maillages grossiers; ce decalage disparait sur la confirmation a 9 984 TET4.
  • Le contact avec frottement reste un scope distinct, experimental; seule la branche de glissement sature est correlee externement.

Decision Owner review

  • [x] Les rapports, PNG et manifestes V&V sont lisibles.
  • [x] Les trois modeles complementaires sont acceptes.
  • [x] Les fermetures, reactions et geometries sont acceptees.
  • [x] Le statut engineering_ready_bounded est accepte.
  • [x] L'ecart raffine 4,3400 % est inferieur au seuil 5 %.
  • [x] La confirmation 9 984 TET4 donne un ecart de 3,3029e-12 %.
  • [x] Decision : accepted_for_bounded_engineering_use.

Reponses du proprietaire

Vous pouvez transmettre vos reponses sous cette forme :

CONTACT-V1 FINAL
Q1 OUI
Q2 OUI
Q3 OUI
Q4 accepted_for_bounded_engineering_use
Condition : ecart raffine inferieur a 5 %, satisfait a 4,3400 %.
Confirmation : 9984 TET4, ecart QF_solver/Code_Aster 3,3029e-12 %.

La decision accepted_for_bounded_engineering_use est enregistree. Elle n'inclut ni frottement general, ni grand glissement, ni contact surface-surface general.

PDF Owner review : Owner review Contact V1.
