Toiture de Scordelis-Lo MITC4

stable

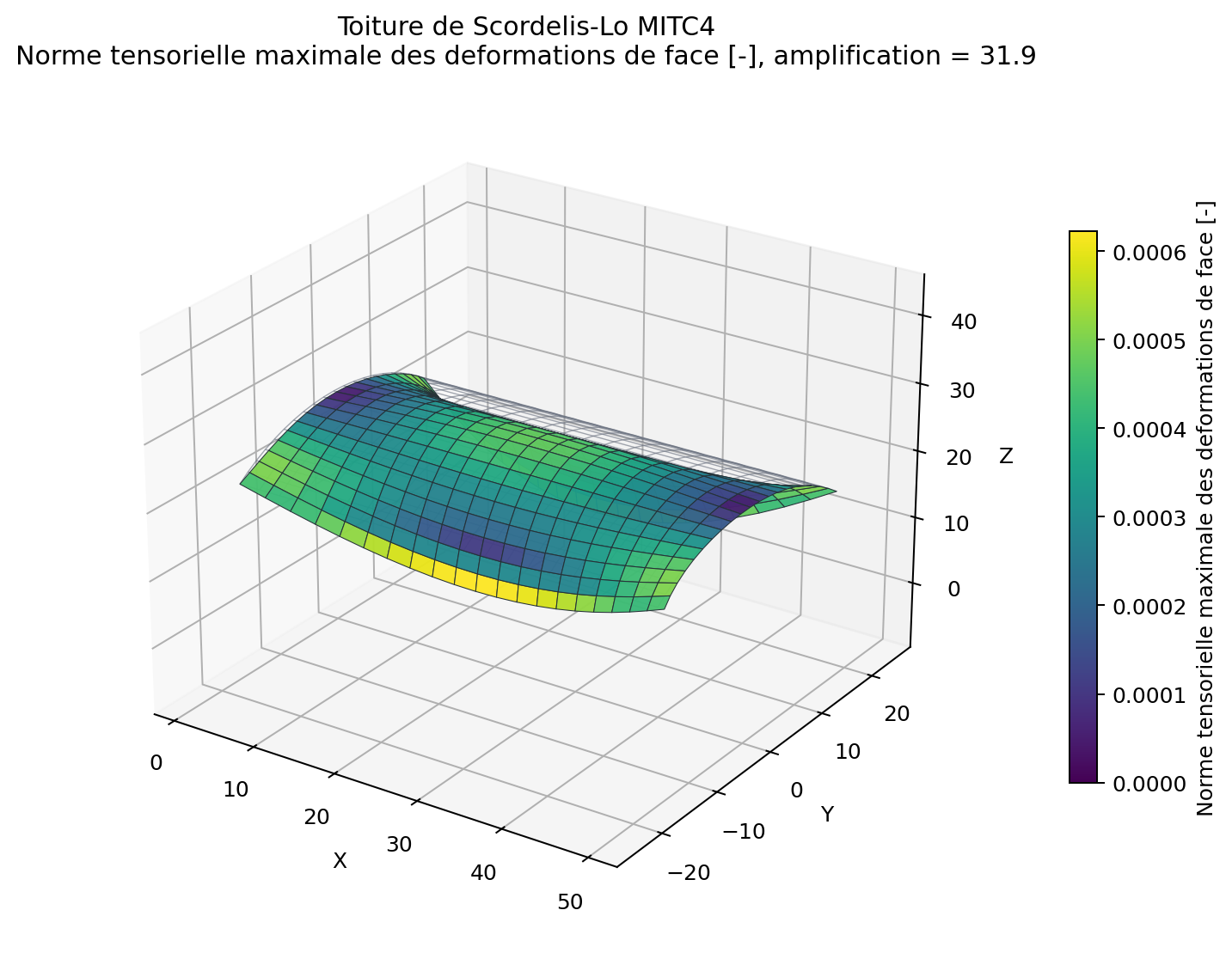

BM-SHL-SCORDELIS-001 sollicite simultanement membrane, flexion et cisaillement d'une coque cylindrique mince. Le maillage courbe est constitue de facettes MITC4 planes dont les reperes locaux varient d'un element a l'autre.

Probleme mecanique

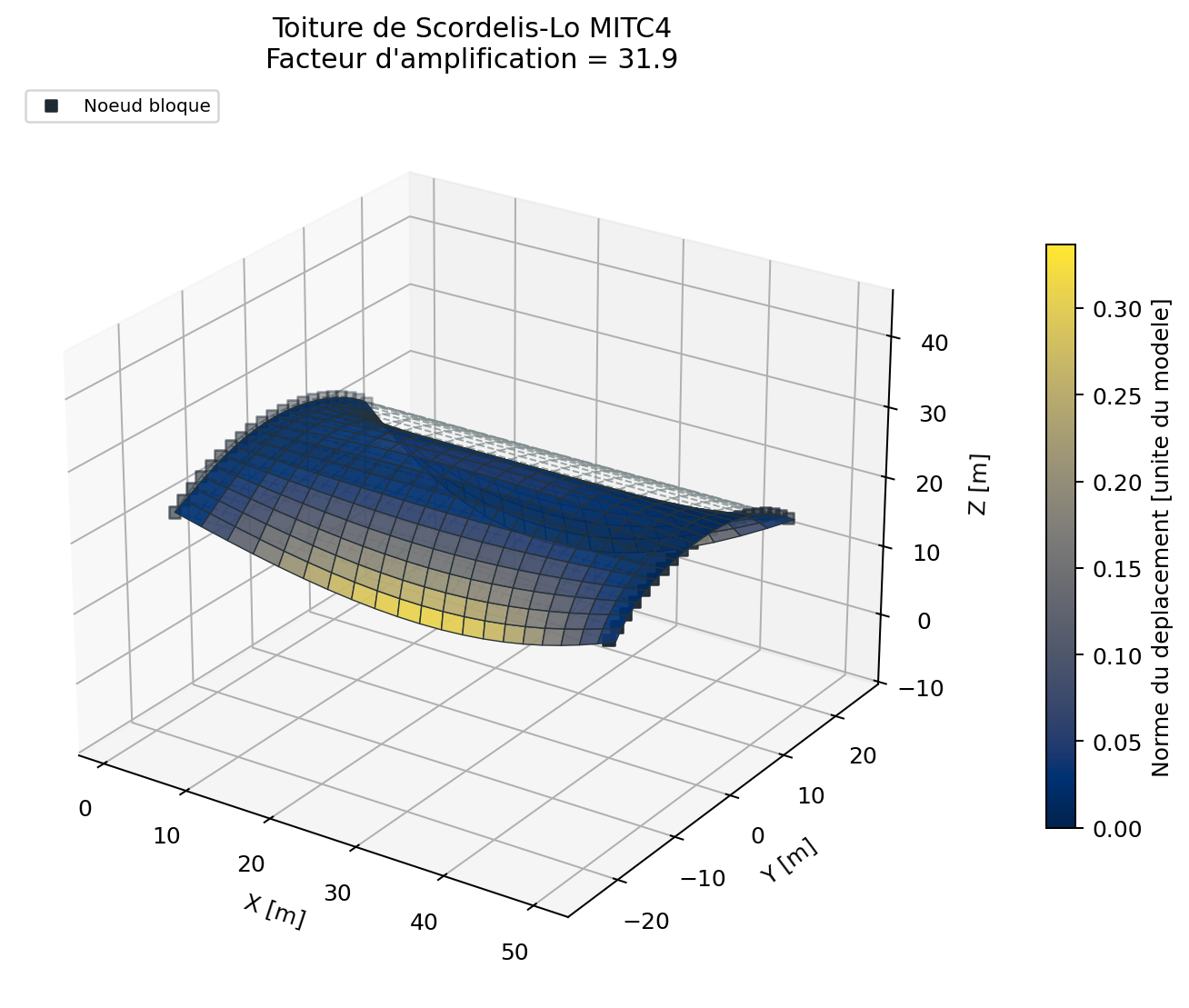

La toiture cylindrique couvre un angle total de 80 degres. Les diaphragmes aux deux extremites bloquent les translations transverses; un ancrage minimal retire les modes restants. Une charge verticale uniforme agit sur la surface.

Le deplacement vertical au milieu des deux bords longitudinaux est compare a la valeur historique. La difference entre les deux bords mesure la symetrie du maillage, des reperes locaux et de l'assemblage.

Interpretation prudente

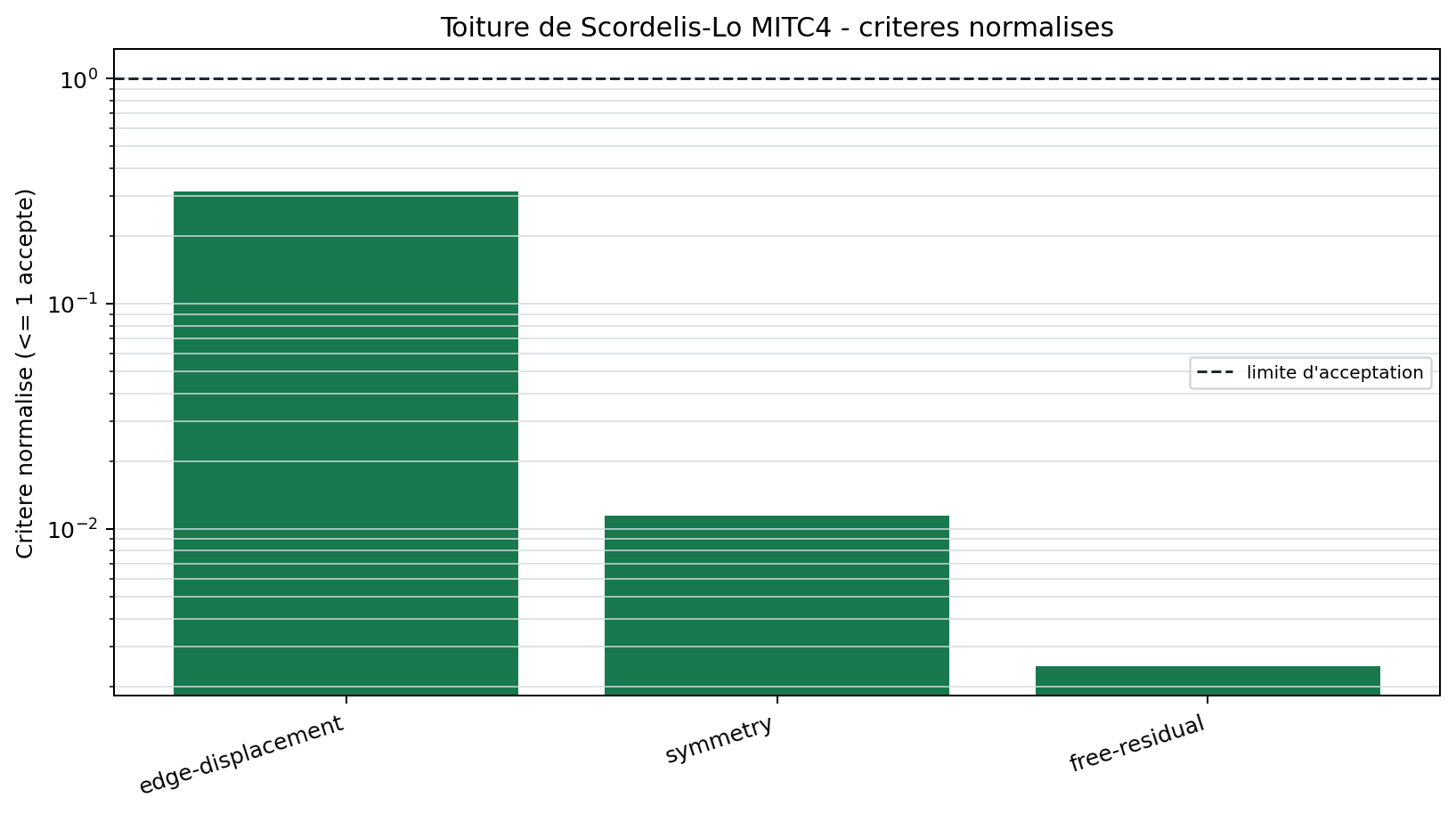

La valeur historique est utile pour la non-regression, mais sa provenance et les conventions de diaphragme doivent etre relues avant toute qualification. Le site publie donc separement l'erreur de deplacement, l'erreur de symetrie et le residu libre.

--8<-- "docs/generated/benchmarks/bm-shl-scordelis-001_results.md"

Reproduction

qf-solver benchmark --case BM-SHL-SCORDELIS-001 --output results/benchmarks

References: REF-MITC4-DVORKIN, REF-SHELL-OBSTACLE.
