Perimetre V&V MITC3+

Verdict actuel

Le noyau MITC3+ et les campagnes raffinees sont PASS. Le statut produit reste experimental jusqu'a la decision finale de l'Owner. La correlation externe sur coque doublement courbe est desormais fermee par l'hemisphere pince a quatre quadrants; une reference NAFEMS triangulaire supplementaire reste une recommandation non bloquante.

Le 30 juillet 2026, une revue de l'equation (17) de Lee, Lee et Bathe a corrige le parenthesage du terme croise dans le cisaillement suppose. La baseline precedente est conservee comme historique SUPERSEDED; toutes les valeurs ci-dessous proviennent de la baseline V2 corrigee.

Les invariants suivants passent:

• champ affine, cisaillement transverse constant et interface MITC3/MITC4;
• modes rigides, objectivite et matrice symetrique;
• masse coherente, residus modaux et orthogonalite;
• conservation d'energie Newmark;
• limite harmonique a zero hertz;
• six modes rigides libre-libre, coque cylindrique raffinee, objectivite par rotation et comparaison eigh/eigsh sans conversion dense;
• charges coherentes;
• post-traitement isotrope et contraintes complexes par pli.

La campagne raffinee atteint:

Cas	Maillage fin	Mesure
plaque mince	2 048 triangles	fleche/reference = 0,97951
Cook	2 048 triangles	erreur = 0,6435 %
Scordelis-Lo	2 048 triangles	erreur = 3,5392 %
Scordelis-Lo raffine	20 000 triangles	erreur = 0,4044 %
cylindre pince	4 096 triangles	erreur = 10,2320 %
cylindre pince raffine	19 600 triangles	erreur = 2,0899 %
hemisphere pince, quart fin	2 048 triangles	erreur reference = 0,5912 %

Ces quatre controles passent les seuils de developpement declares. Ils ne remplacent pas la revue du domaine d'emploi.

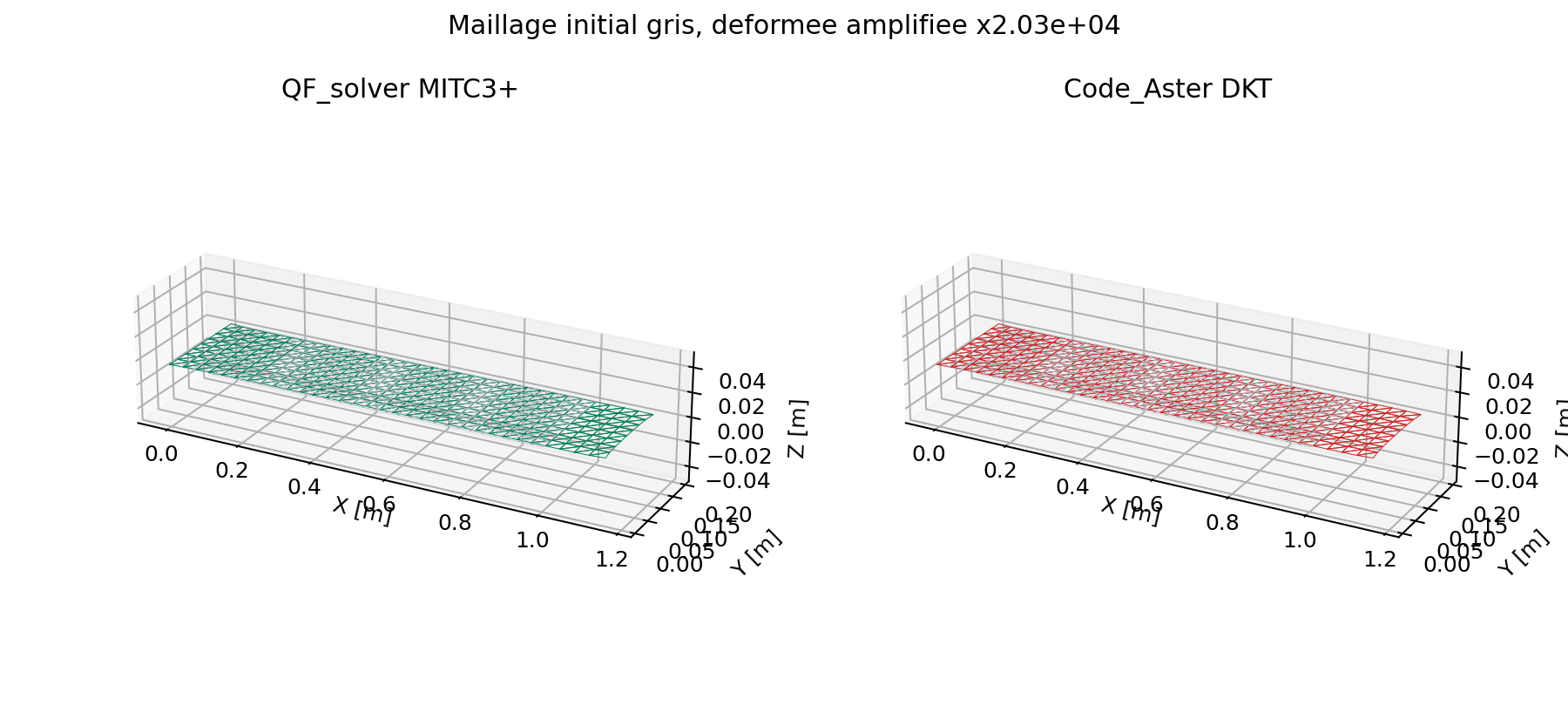

Correlation Code_Aster

Le meme maillage de 32 x 8 cellules, soit 512 triangles, est execute avec MITC3+ et Code_Aster 18.1.0 DKT.

Cas	QF_solver	Code_Aster DKT	Ecart relatif
membrane UX	7.1464303228e-6	7.1464307488e-6	5.9607e-8
flexion UZ	-2.7984802834e-4	-2.7986794339e-4	0.007116 %

Verdict: PASS_EXTERNAL_CORRELATION. DKT est Kirchhoff et MITC3+ Reissner-Mindlin; l'accord est observable, pas une identite de formulation.

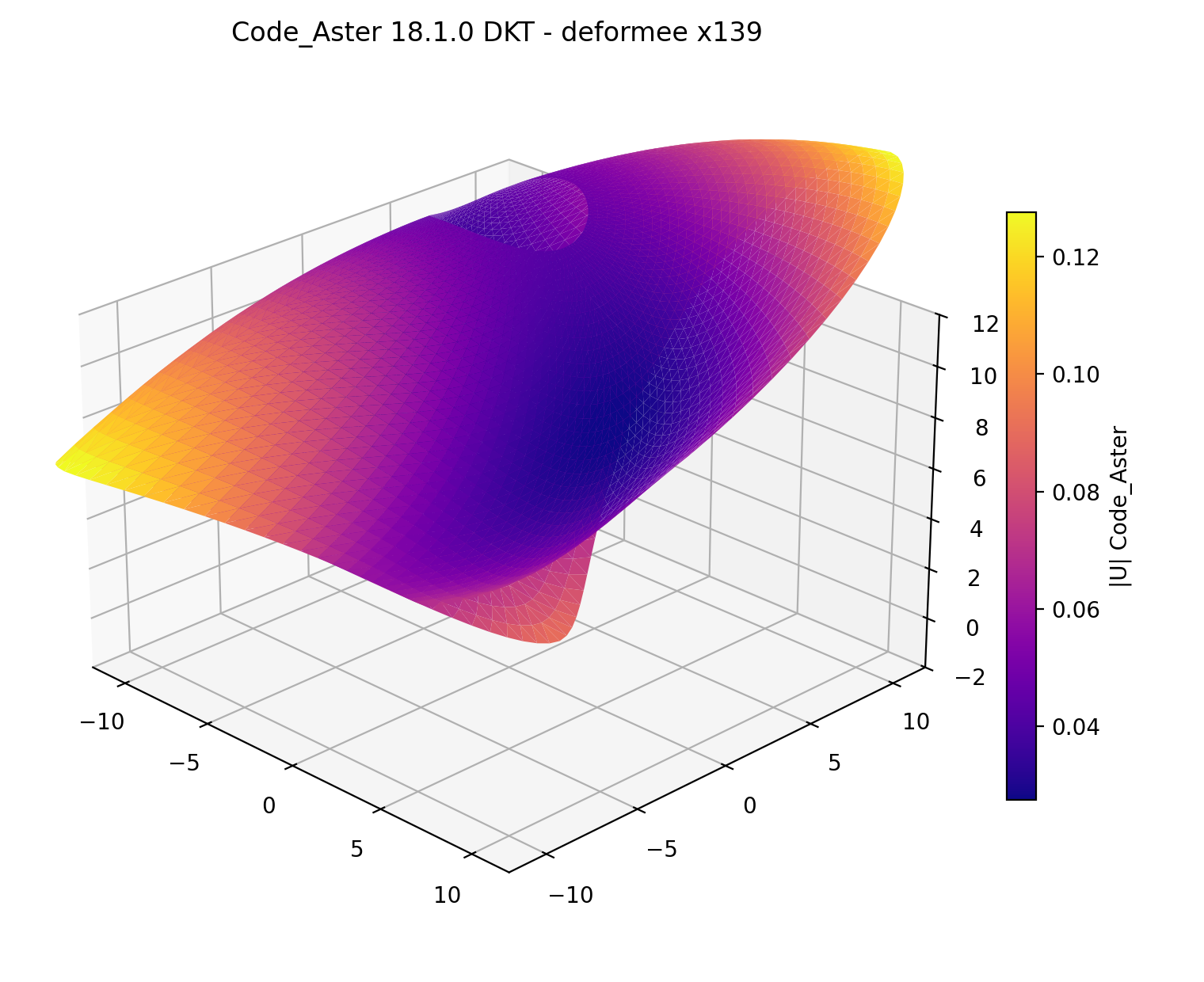

Hemisphere pince a quatre quadrants

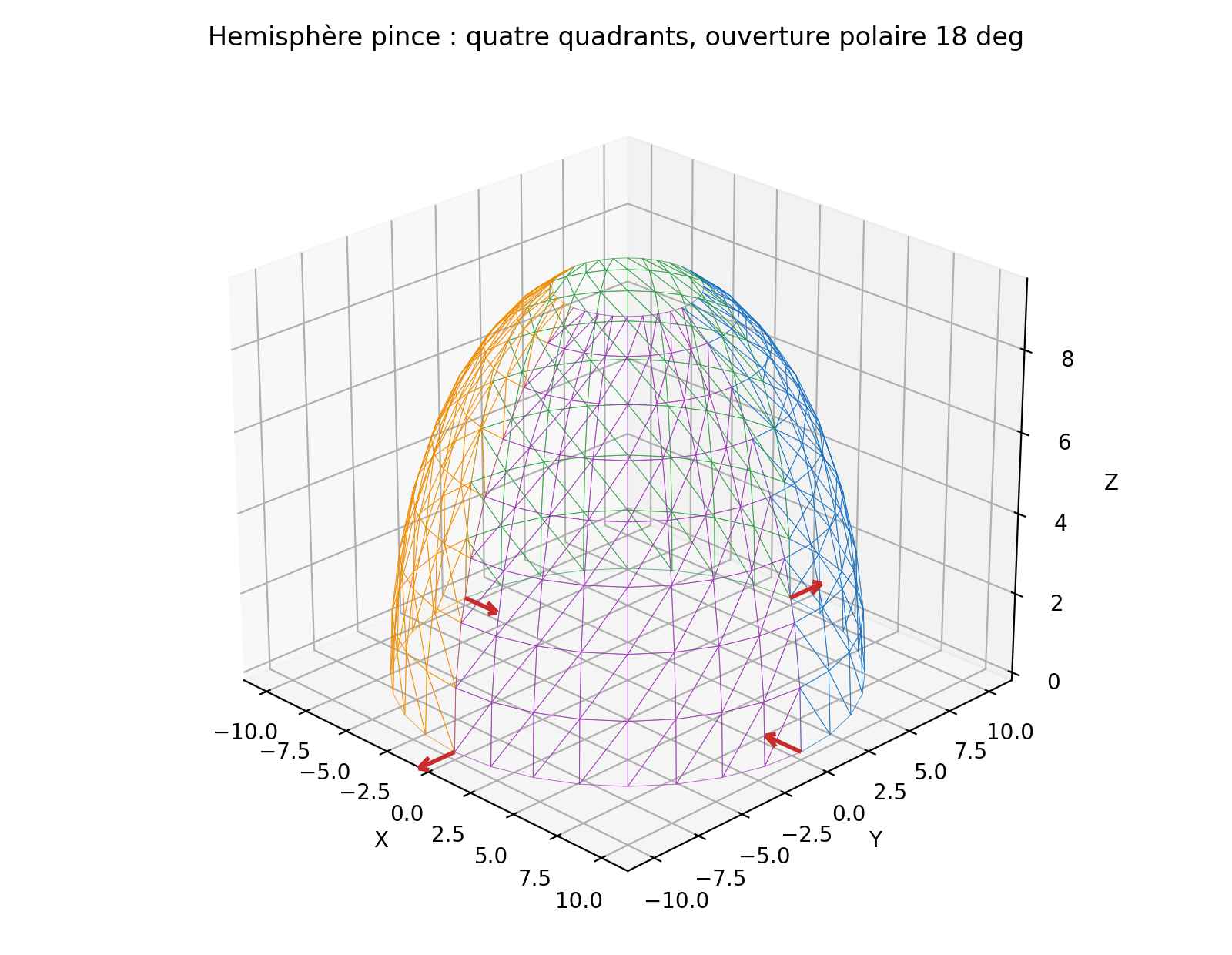

Le benchmark classique utilise un rayon R=10, une ouverture polaire de 18 deg, une epaisseur t=0,04, E=6,825e7 et nu=0,3. Deux paires de forces radiales opposees de magnitude 2 pincent l'equateur. Le calcul porte sur un quart; chaque noeud charge situe sur un plan de symetrie recoit donc une demi-force de magnitude 1.

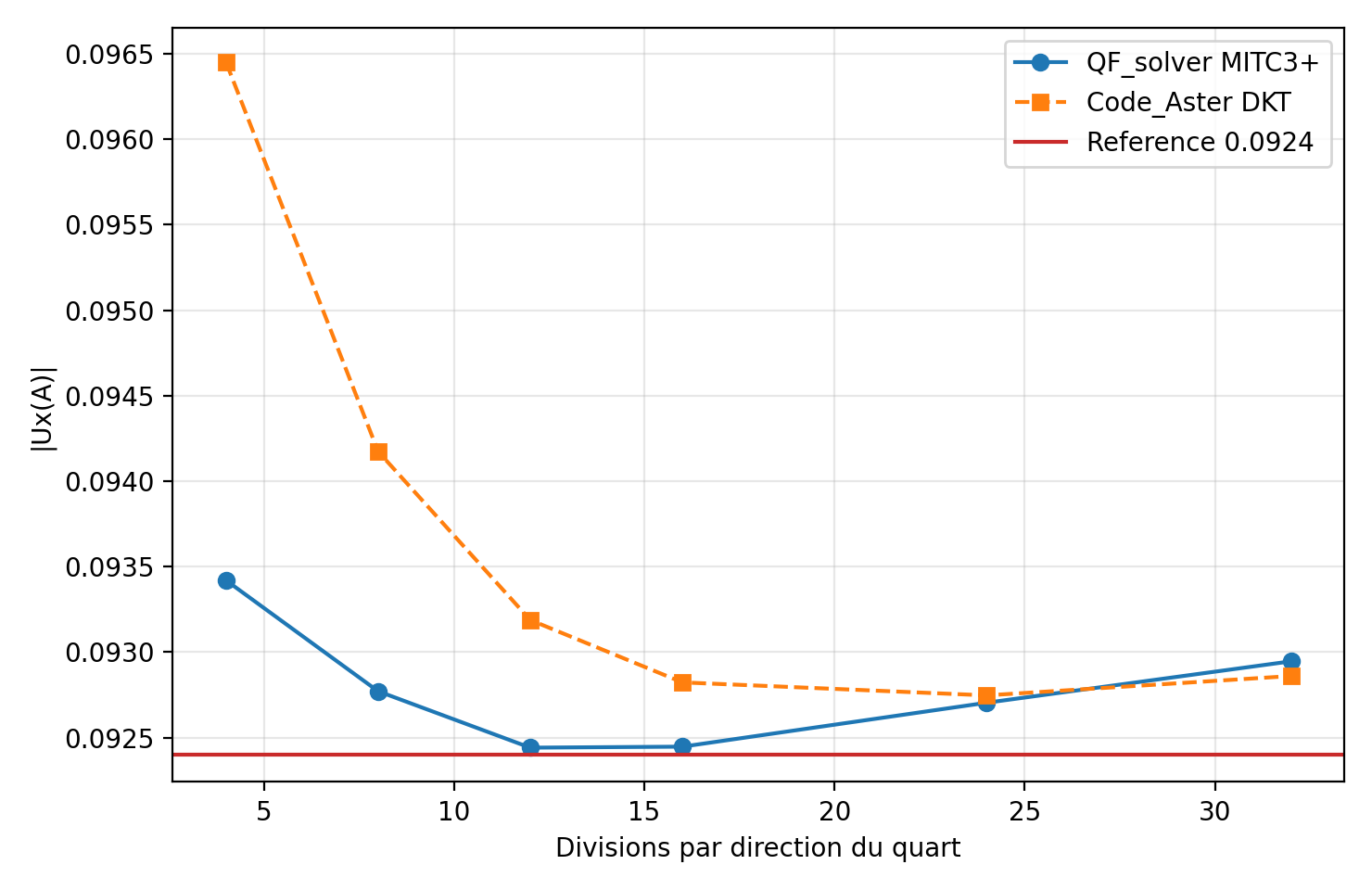

N	Triangles quart	QF_solver	Code_Aster DKT	Ecart QF/Aster
4	32	0,093420110	0,096451115	3,1425 %
8	128	0,092771329	0,094173879	1,4893 %
12	288	0,092441231	0,093188031	0,8014 %
16	512	0,092447139	0,092823080	0,4050 %
24	1 152	0,092704110	0,092747000	0,0462 %
32	2 048	0,092946225	0,092860185	0,0927 %

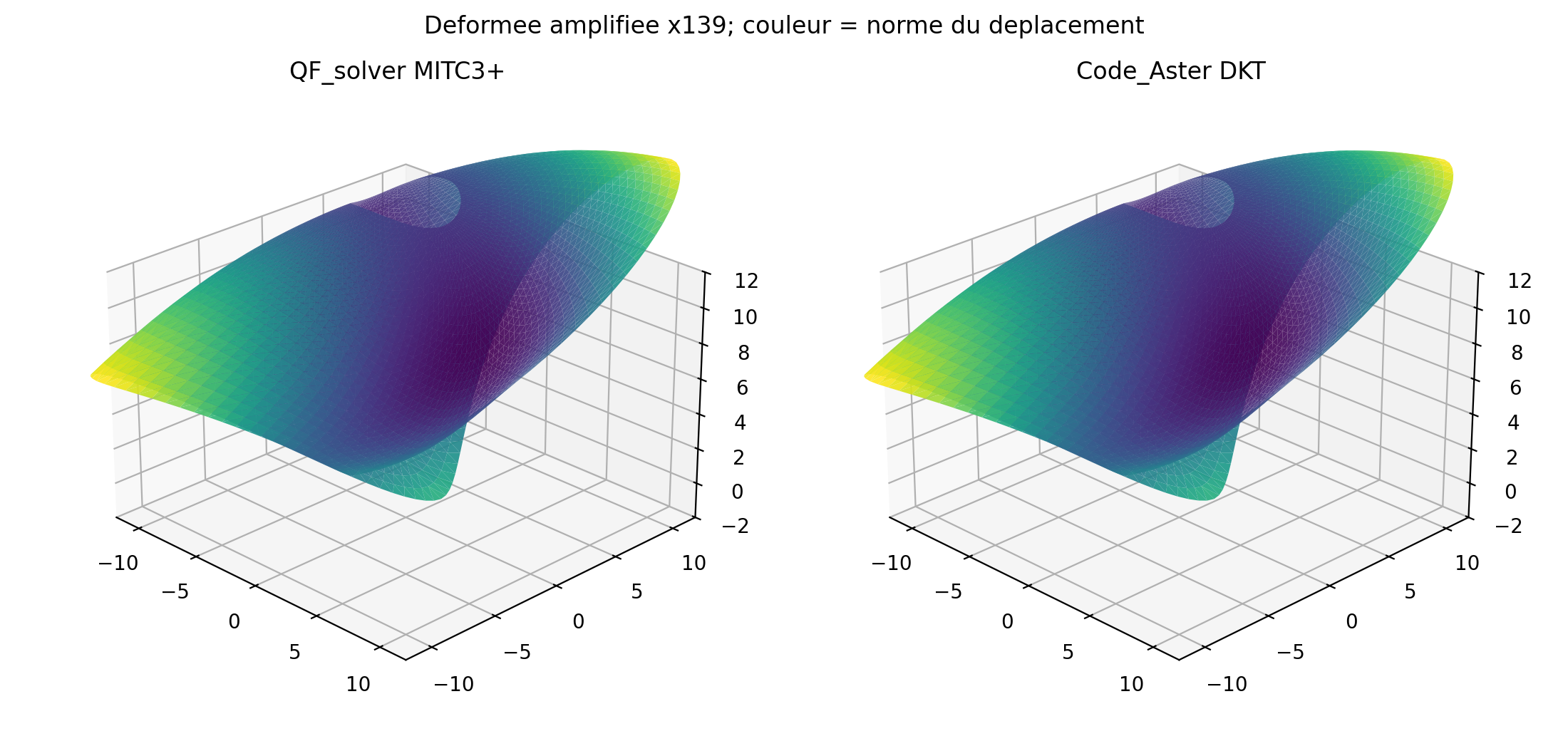

La valeur publiee est 0,0924. Sur le maillage fin, l'ecart QF_solver / reference vaut 0,5912 %, l'ecart du champ nodal complet QF_solver / Code_Aster vaut 0,1536 % et l'increment final vaut 0,2605 %. Le verdict est PASS_EXTERNAL_CORRELATION.

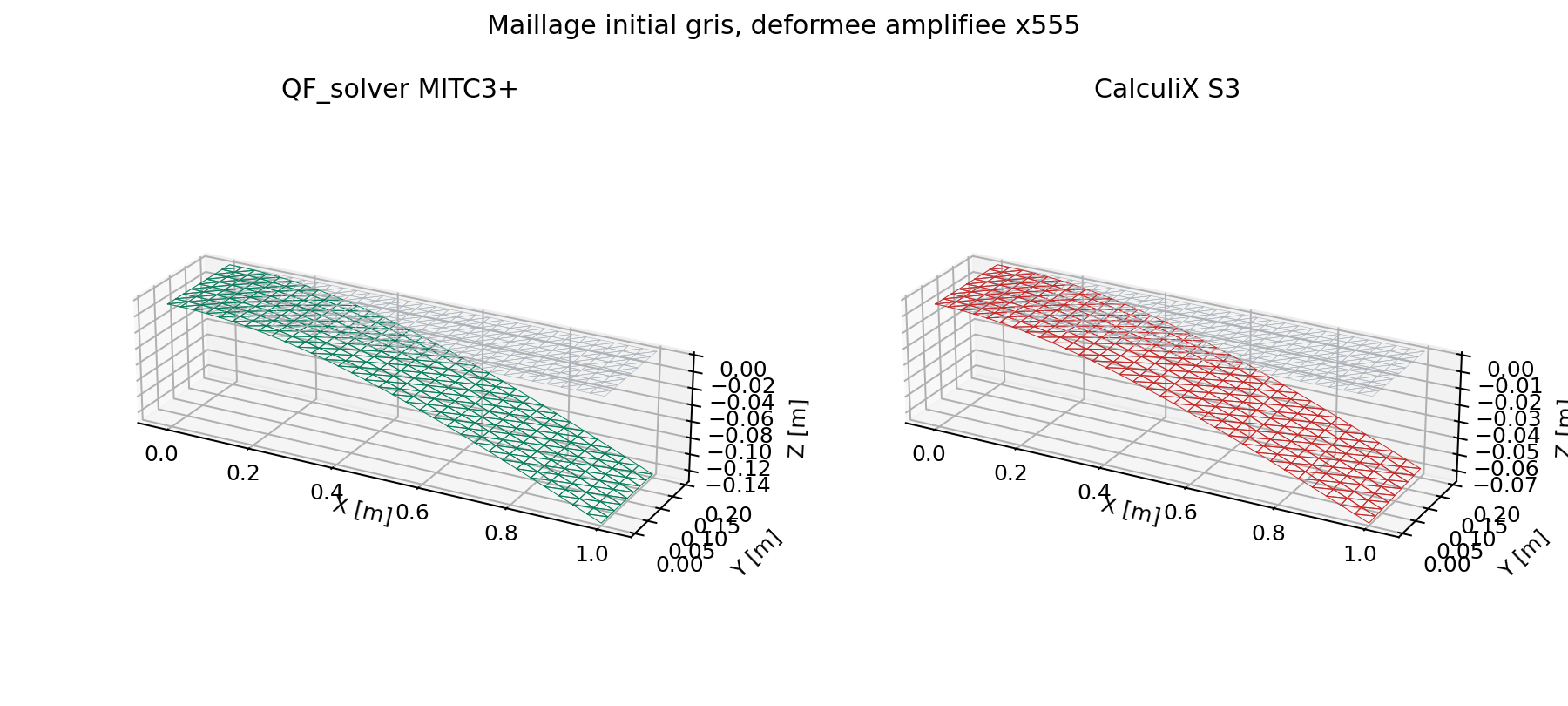

Temoin CalculiX S3

CalculiX S3 donne un accord membrane de 0,0086 %, mais une fleche environ deux fois trop faible: l'ecart de flexion atteint 113,086 %. Ce resultat est conserve et trace comme WARNING. Il illustre la faiblesse du triangle S3 sur ce cas et ne doit pas etre utilise comme oracle positif de flexion.

Reproduction

python .\scripts\run_mitc3_vnv.py --quick
python .\scripts\run_mitc3_dynamic_extended_vnv.py
python .\scripts\run_mitc3_refined_shell_vnv.py
python .\scripts\run_code_aster_mitc3_vnv.py
python .\scripts\run_mitc3_hemisphere_code_aster_vnv.py
python .\scripts\run_calculix_mitc3_vnv.py

Les dossiers controles actifs sont:

• qualification/vnv/mitc3/reference_v2;
• qualification/vnv/mitc3/refined_h20k;
• qualification/vnv/mitc3_dynamic_extended/reference;
• qualification/vnv/external/code_aster_mitc3/reference_v2;
• qualification/vnv/external/code_aster_mitc3/hemisphere_v1;
• qualification/vnv/external/calculix_mitc3/reference_v2.

Points encore ouverts

1. Decision finale et date de l'Owner.
2. Reference NAFEMS triangulaire supplementaire, non bloquante.

Le patch de flexion explicite kappa_x/kappa_y/kappa_xy et la correlation coque courbe sur maillage identique sont fermes. Les contraintes au point de charge de l'hemisphere restent informatives, car la force ponctuelle y cree une singularite.
