VNV-MITC4-NEWMARK-BROADBAND-004¶
Objet¶

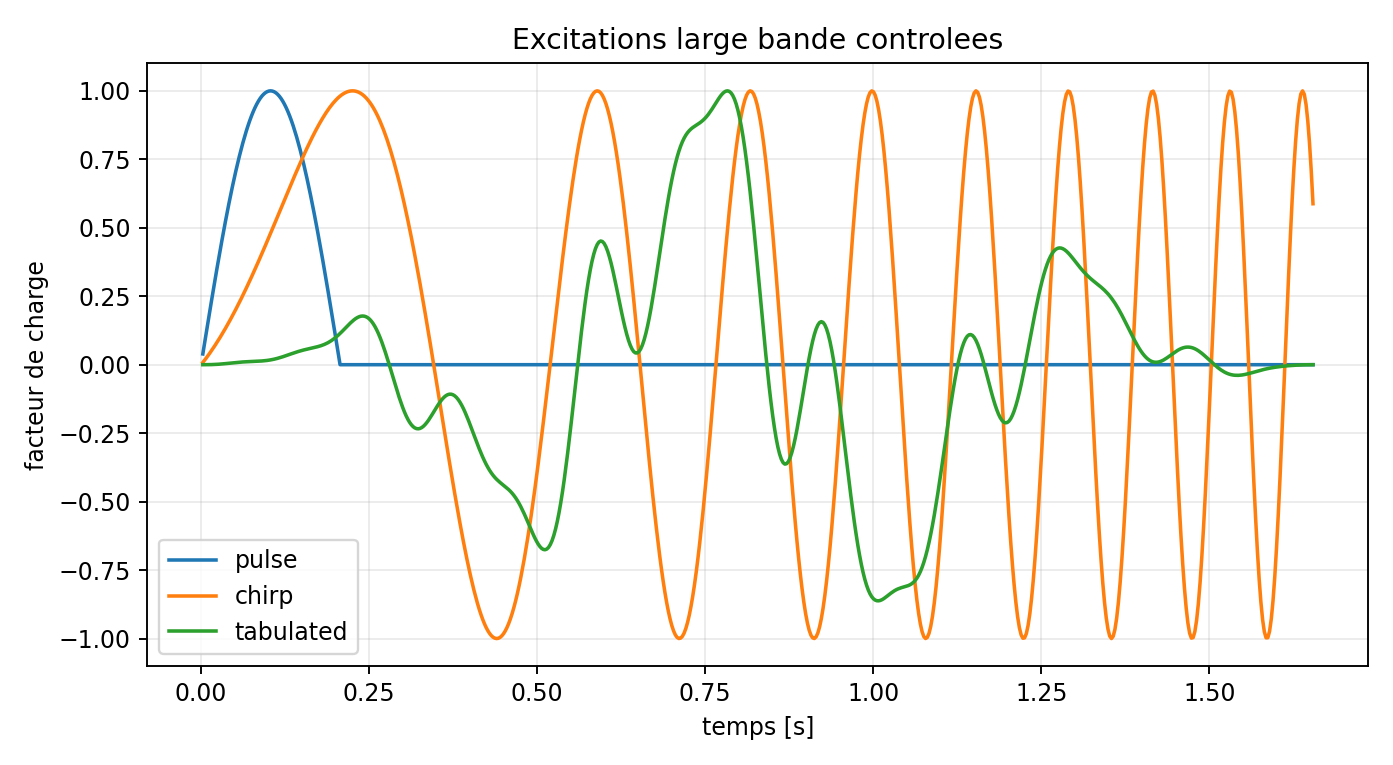

Verification MITC4/Newmark sous impulsion demi-sinus, chirp lineaire et table arbitraire. La reference temporelle est une propagation modale exacte par exponentielle de matrice.

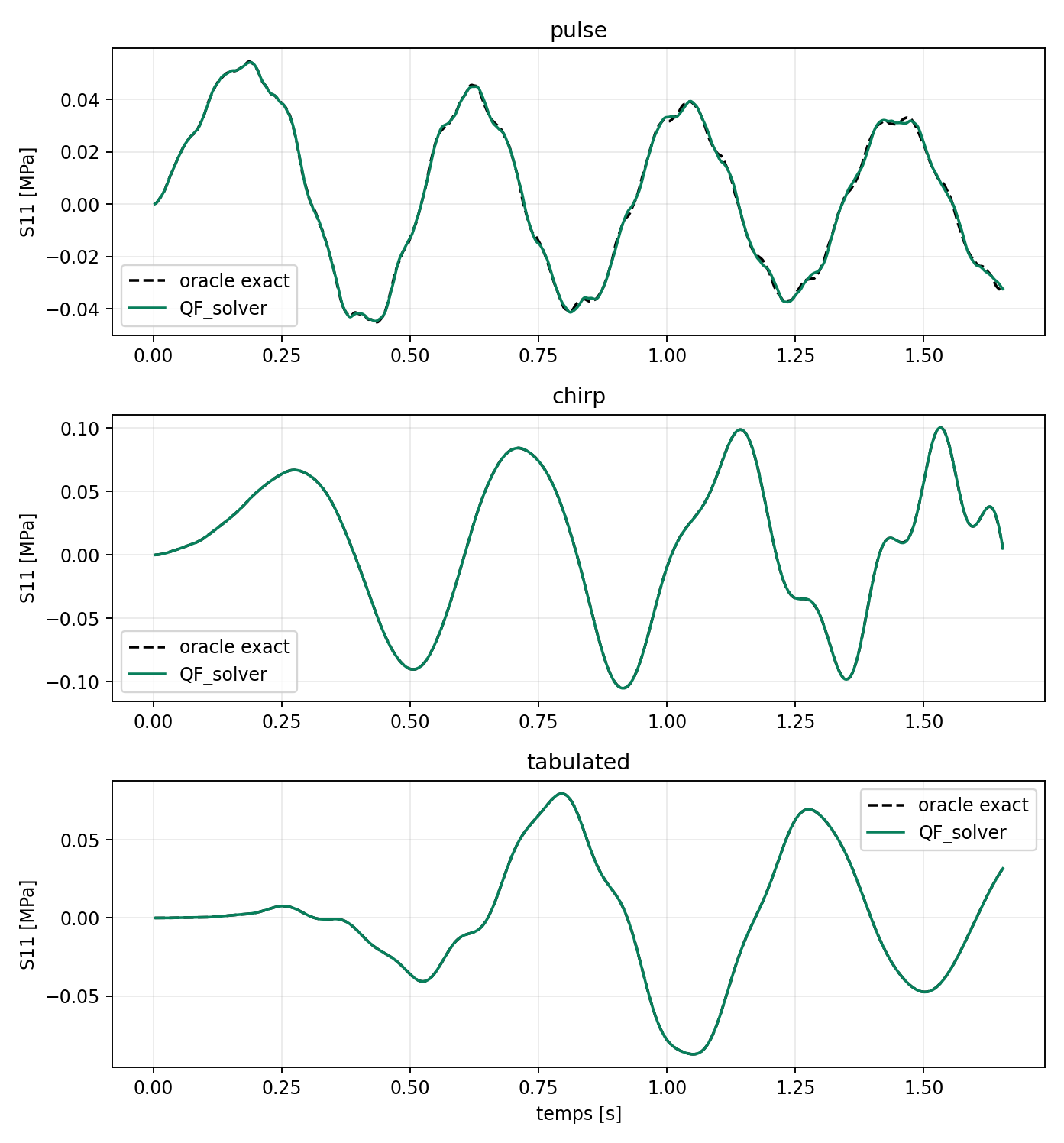

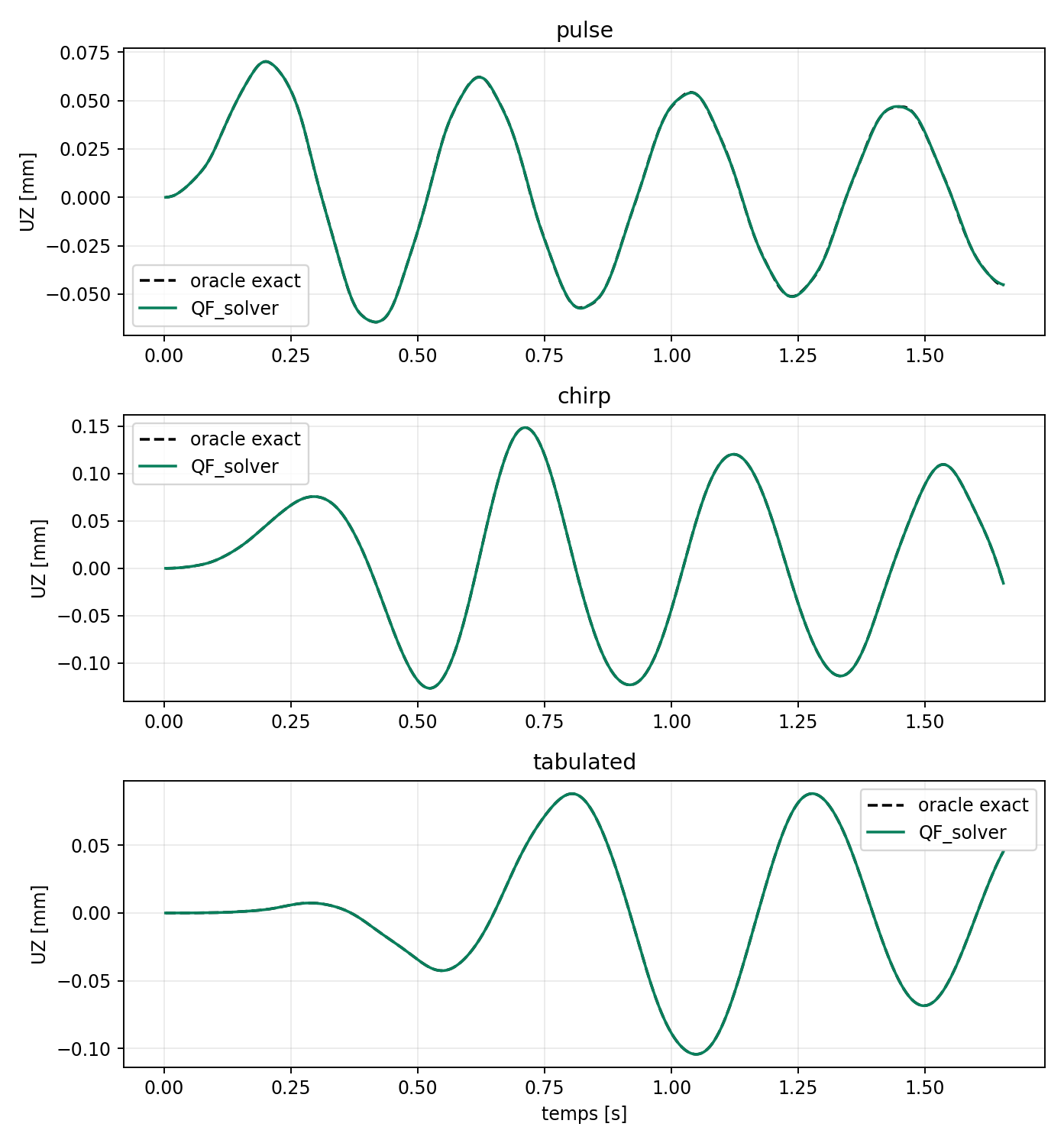

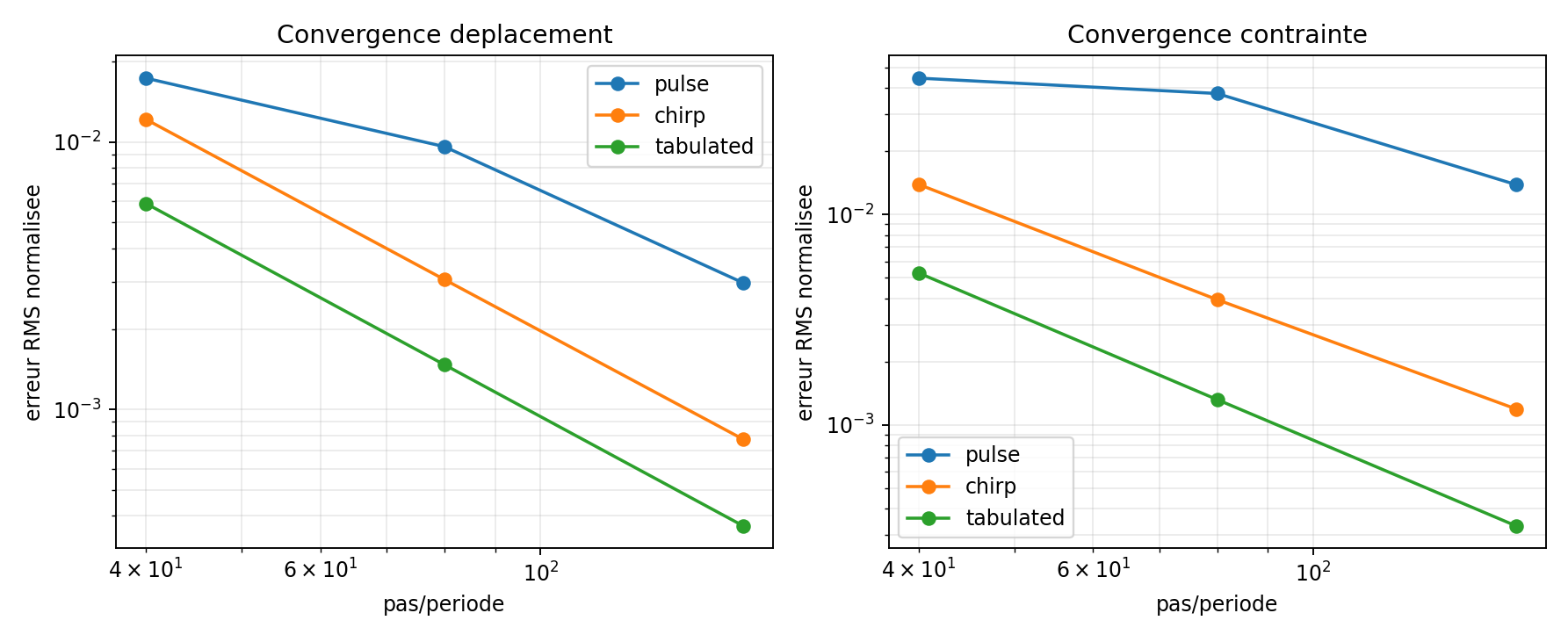

| Cas | Pas/periode | RMS UZ | RMS S11 | Bilan energie | Residu relatif |
|---|---|---|---|---|---|
| pulse | 40 | 1.7316 % | 4.4524 % | 0.2721 % | 9.156e-12 |
| pulse | 80 | 0.9603 % | 3.7631 % | 0.0720 % | 8.976e-12 |
| pulse | 160 | 0.2976 % | 1.3899 % | 0.0177 % | 1.007e-11 |
| chirp | 40 | 1.2155 % | 1.3922 % | 0.5691 % | 1.764e-11 |
| chirp | 80 | 0.3061 % | 0.3944 % | 0.1352 % | 2.000e-11 |
| chirp | 160 | 0.0775 % | 0.1194 % | 0.0337 % | 1.957e-11 |
| tabulated | 40 | 0.5893 % | 0.5284 % | 0.3379 % | 1.306e-11 |
| tabulated | 80 | 0.1470 % | 0.1321 % | 0.0843 % | 1.472e-11 |
| tabulated | 160 | 0.0368 % | 0.0332 % | 0.0211 % | 1.421e-11 |
Verdict automatique : PASS.
Portee¶
L'oracle partage les matrices EF et isole donc l'erreur temporelle. La correlation spatiale independante Code_Aster est conduite dans une etude externe separee.
