Revue TET4 total lagrangien

Le noyau elementaire est controle par VNV-TET4-TL-KERNEL-001. La campagne assemblee VNV-TET4-TL-ASSEMBLY-002 couvre six niveaux, de 192 a 24 000 TET4, soit jusqu'a 14 883 DDL.

python .\scripts\run_tet4_total_lagrangian_vnv.py
python .\scripts\run_tet4_total_lagrangian_assembly_vnv.py
python .\scripts\run_tet4_tl_step_sensitivity.py
python .\scripts\run_calculix_tet4_tl_vnv.py

Invariants assembles

Controle	Pire valeur	Limite	Verdict
Equilibre du patch affine interieur	6,16e-15	1e-12	PASS
Force parasite sous rotation rigide	2,35e-15	1e-13	PASS
Residu Newton relatif	7,97e-11	1e-8	PASS
det(F) minimal	0,9806	> 0,2	PASS

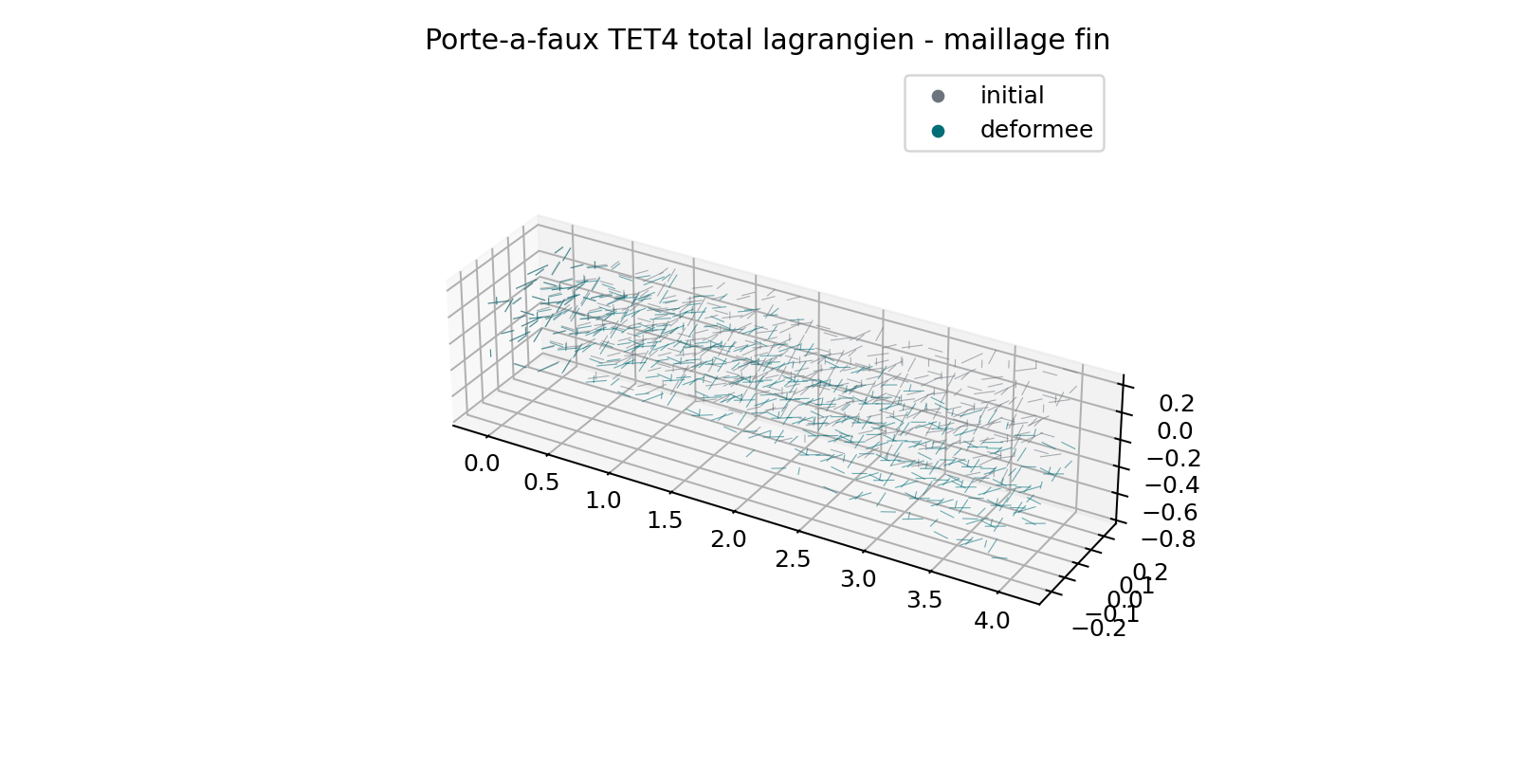

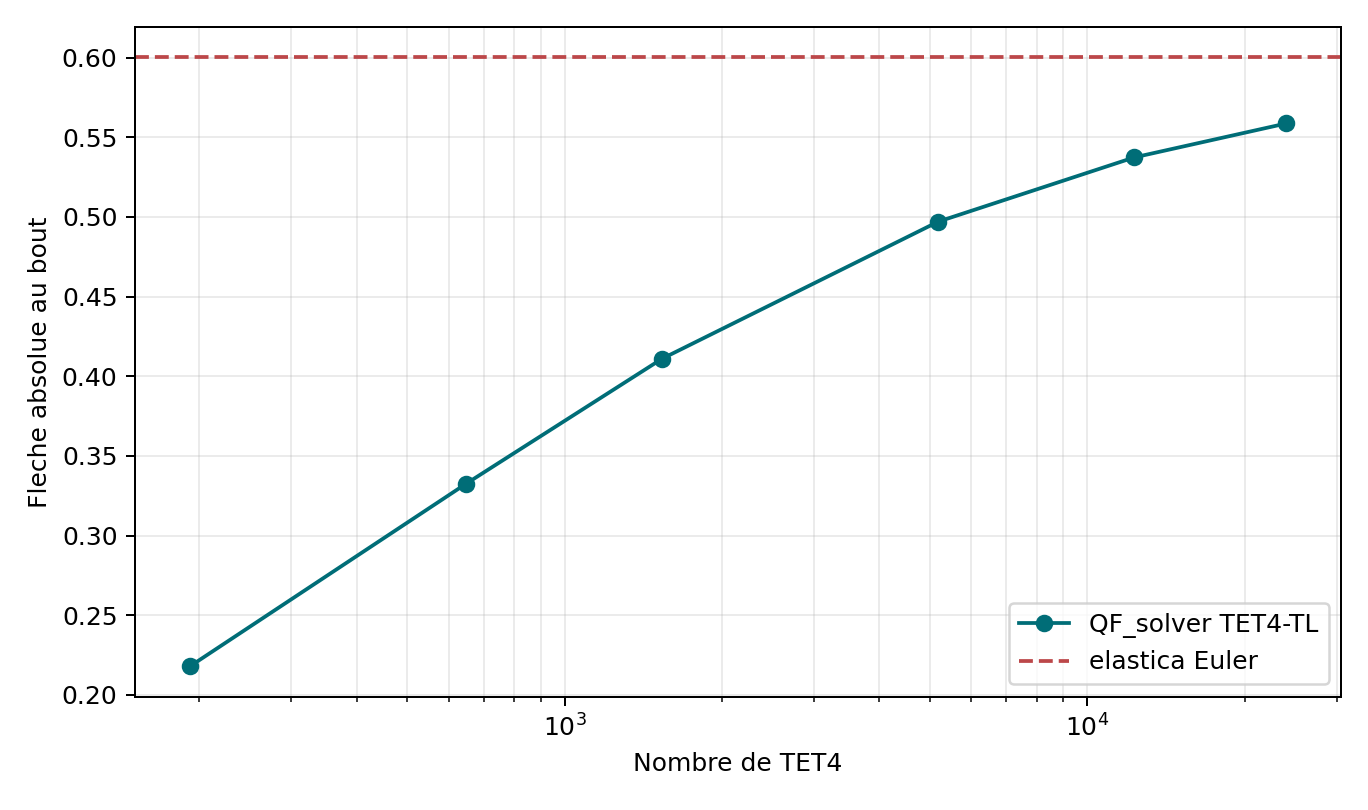

Convergence spatiale

La fleche passe de -0,2179 a -0,3325, -0,4110, -0,4971, -0,5374, puis -0,5587. Sa variation entre les deux derniers maillages vaut 3,81 %, sous l'objectif de 5 %.

L'elastica d'Euler en charge morte donne -0,60013. L'ecart du maillage fin vaut 6,91 %, sous la limite comparative de 10 %. Cette reference neglige le cisaillement transverse et les effets locaux 3D; elle ne valide donc pas les contraintes locales.

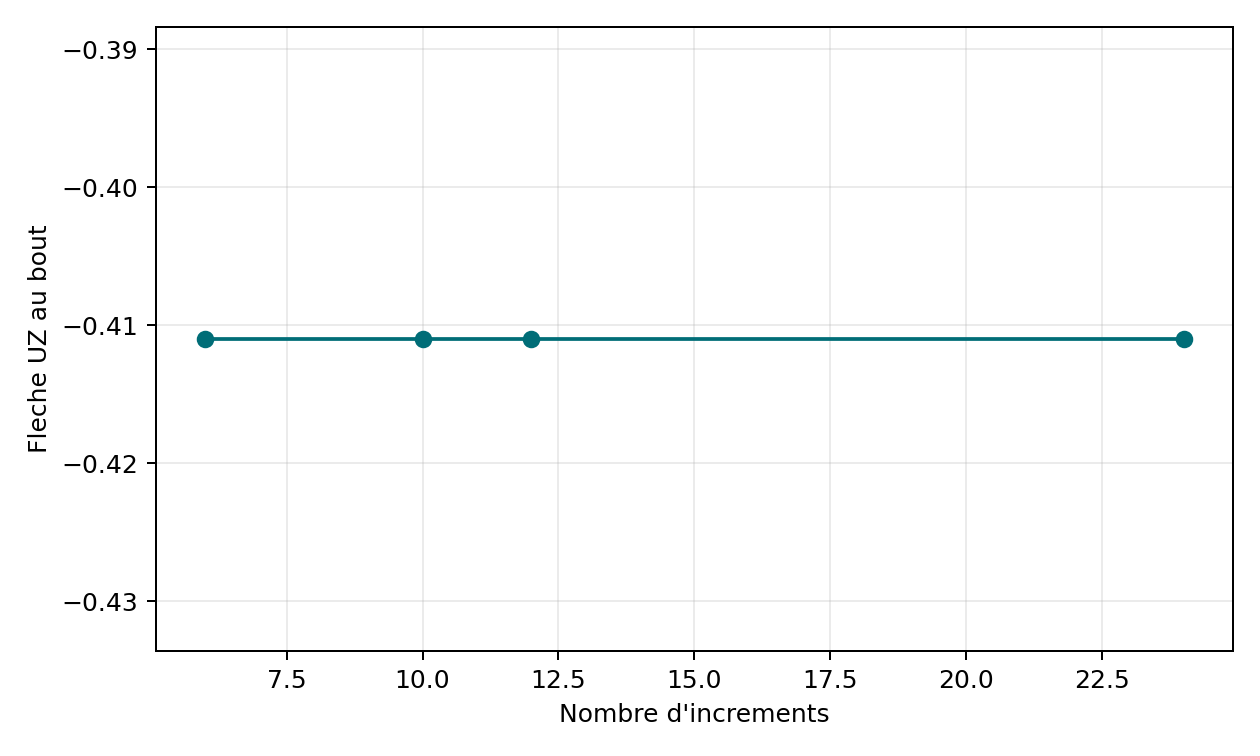

Sensibilite aux increments

VNV-TET4-TL-STEPS-004 compare 3/6/10/12/24 increments sur 1536 TET4. Trois increments ne convergent pas. Les cas 6/10/12/24 donnent tous UZ=-0,4110074232562, avec un ecart maximal 8,10e-16. La tendance de fleche est donc spatiale, pas un equilibre Newton incomplet. Le minimum technique est fixe a six increments; la recommandation et la valeur par defaut valent dix.

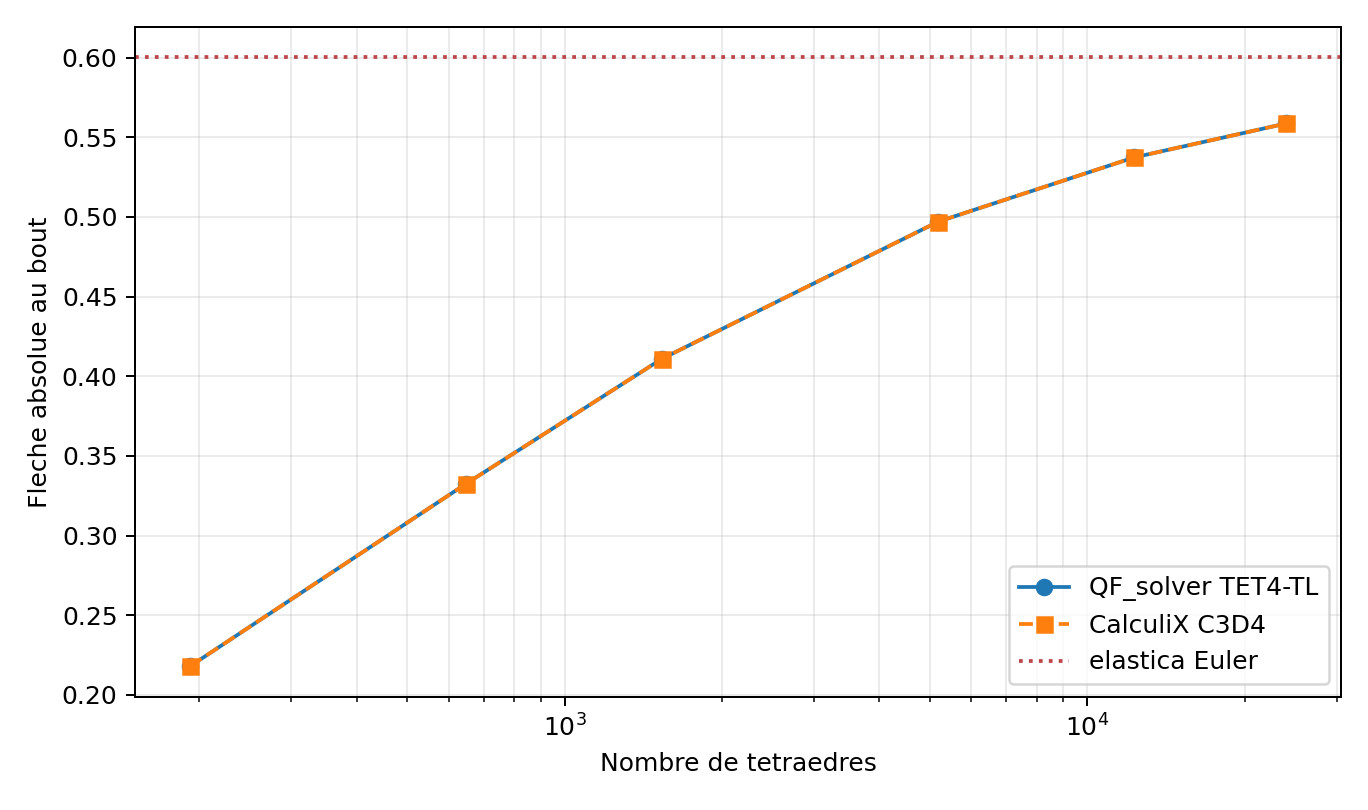

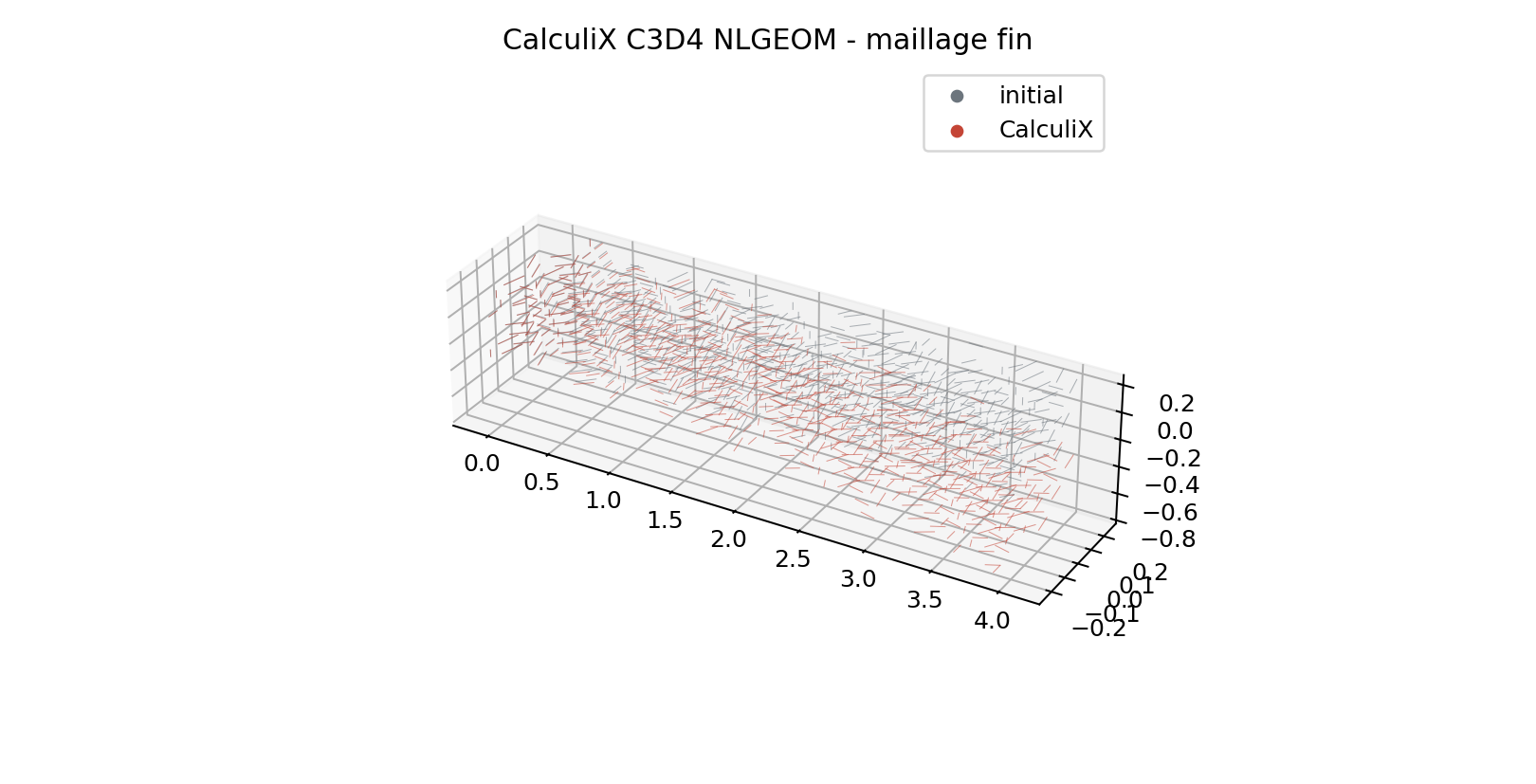

Correlation CalculiX

VNV-TET4-TL-CALCULIX-003 execute CalculiX 2.20 dans Docker avec la meme connectivite C3D4, les memes blocages et les memes charges nodales. Le manuel CalculiX definit *ELASTIC + NLGEOM avec Green-Lagrange et Piola-Kirchhoff 2 : la loi correspond au Saint-Venant-Kirchhoff de QF_solver.

L'ecart maximal de fleche sur les six maillages vaut 1,86e-7 relatif; il vaut 5,39e-8 sur le maillage fin. La precision d'ecriture FRD limite cette mesure.

Reference constitutive CalculiX

Performance observee

La vectorisation et la mise en cache reduisent les trois anciens niveaux d'environ 198,7 s a 6,69 s sur la machine de campagne. Le niveau 24 000 TET4 demande environ 363 s et atteint environ 296 Mo. Ces mesures sont informatives et non portables.

Revue demandee a Quentin Farinazzo

• [x] Accepter Green-Lagrange comme mesure de deformation du scope.
• [x] Accepter Piola-Kirchhoff 2 comme mesure de contrainte constitutive.
• [x] Accepter Saint-Venant-Kirchhoff comme loi de verification, non comme loi universelle de grandes deformations.
• [x] Confirmer les charges mortes, le minimum technique de six increments et la valeur recommandee/par defaut de dix increments.
• [x] Accepter les invariants de l'assemblage multi-elements.
• [x] Accepter la convergence de la fleche globale face au raffinement, a l'elastica et a CalculiX, avec recommandation sur le cout du TET4.
• [x] Maintenir temporairement contraintes, flambement, post-flambement, pression suiveuse, contact et plasticite finie hors validation.
• [x] Autoriser le passage aux benchmarks structurels suivants en conservant le statut research.

Decision du 18 juillet 2026 : accepted_with_recommendations.

Mode : self_review, Quentin Farinazzo etant auteur et validateur mecanique. Cette decision ne constitue pas une revue independante ni une certification.

Enregistrement machine-readable : qualification/reviews/tet4_total_lagrangian_2026-07-18.json.

Cette revue peut accepter le noyau, ses invariants assembles et la fleche globale de ce porte-a-faux avec recommandation. Une seconde revue reste necessaire pour les contraintes, le flambement et le post-flambement.

Cette seconde revue a ete terminee le 18 juillet 2026. Elle est disponible dans la revue structurelle V2 et remplace les exclusions temporaires ci-dessus pour le perimetre qu'elle borne.

Les preuves automatisees de cette seconde etape sont maintenant disponibles dans la campagne structurelle V2. Leur passage automatise ne vaut pas encore decision mecanique owner_review.
