VNV-MITC4-HARMONIC-NAFEMS13H-004

Objet

Correlation externe de la reponse harmonique MITC4 avec le Test 13H NAFEMS publie dans la documentation Abaqus/Standard 2024. Le modele QF_solver reprend le maillage 8x8, la geometrie, les blocages, la pression, l'amortissement de Rayleigh et les 200 frequences du fichier officiel nfh13f4x.inp.

Resultat	QF_solver	Abaqus S4R	Abaqus S4	NAFEMS

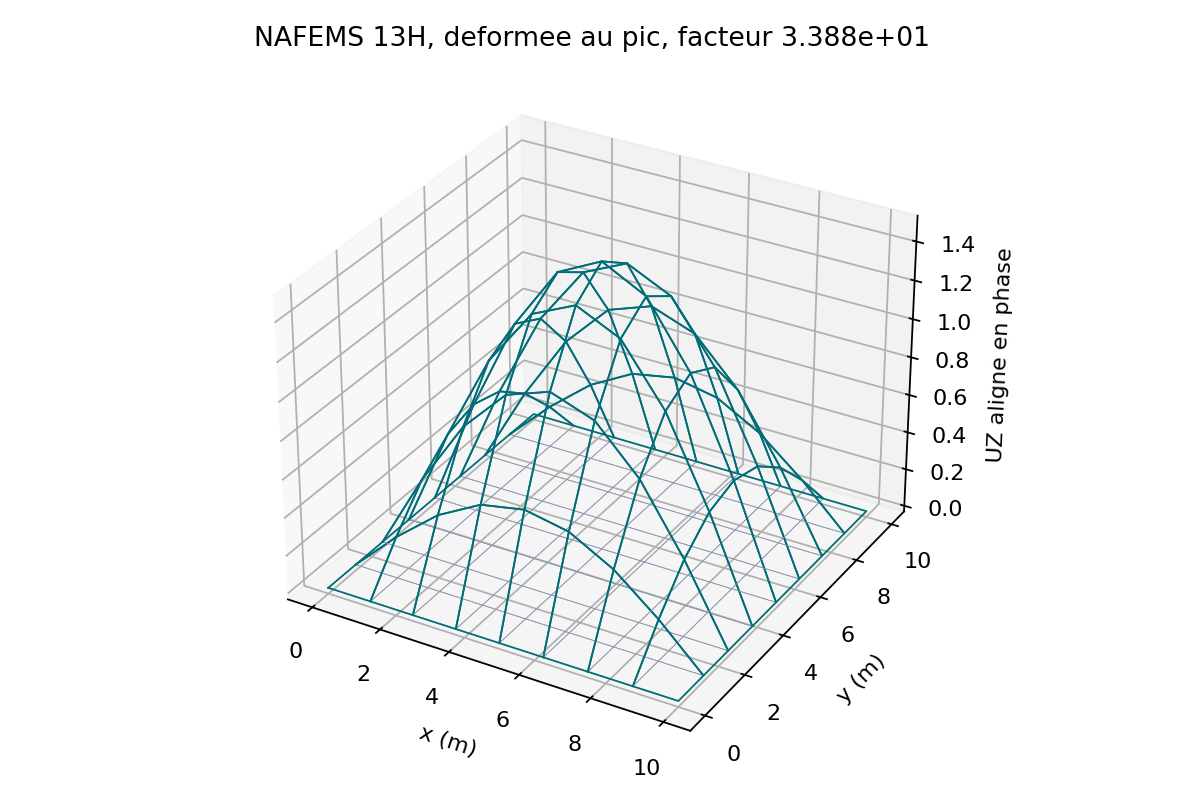

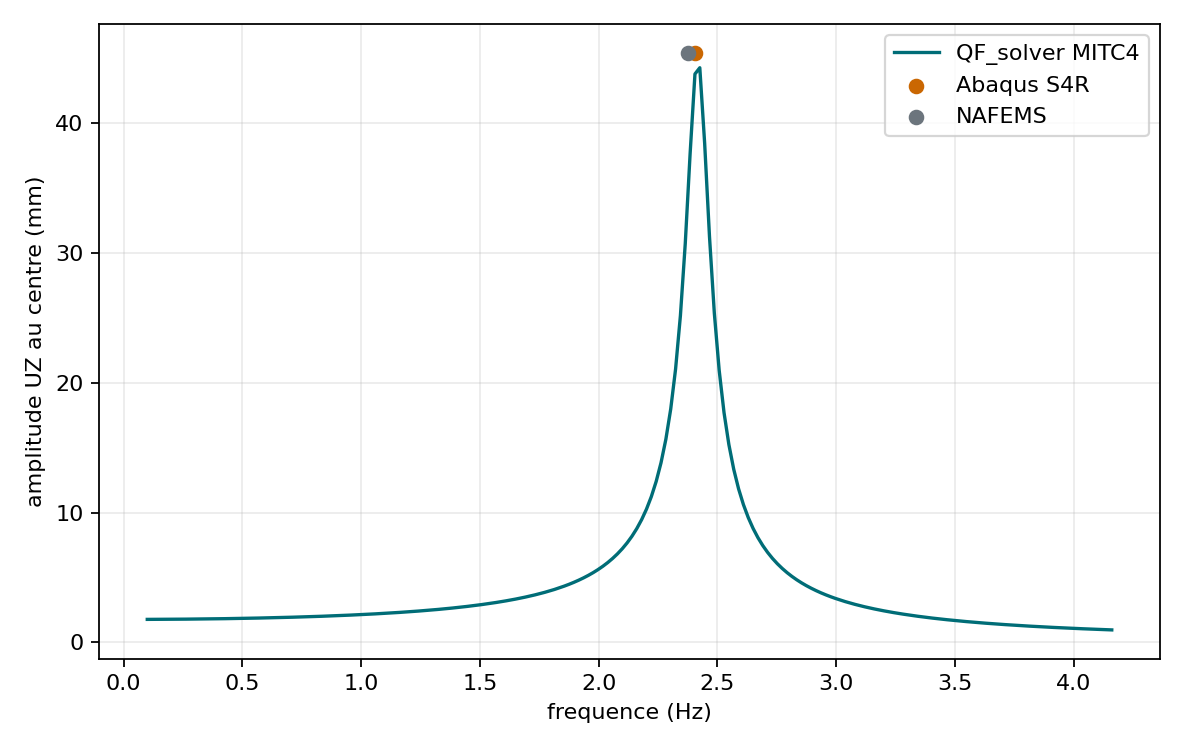

Pic deplacement (mm)	44.271899	45.380000	44.930000	45.420000

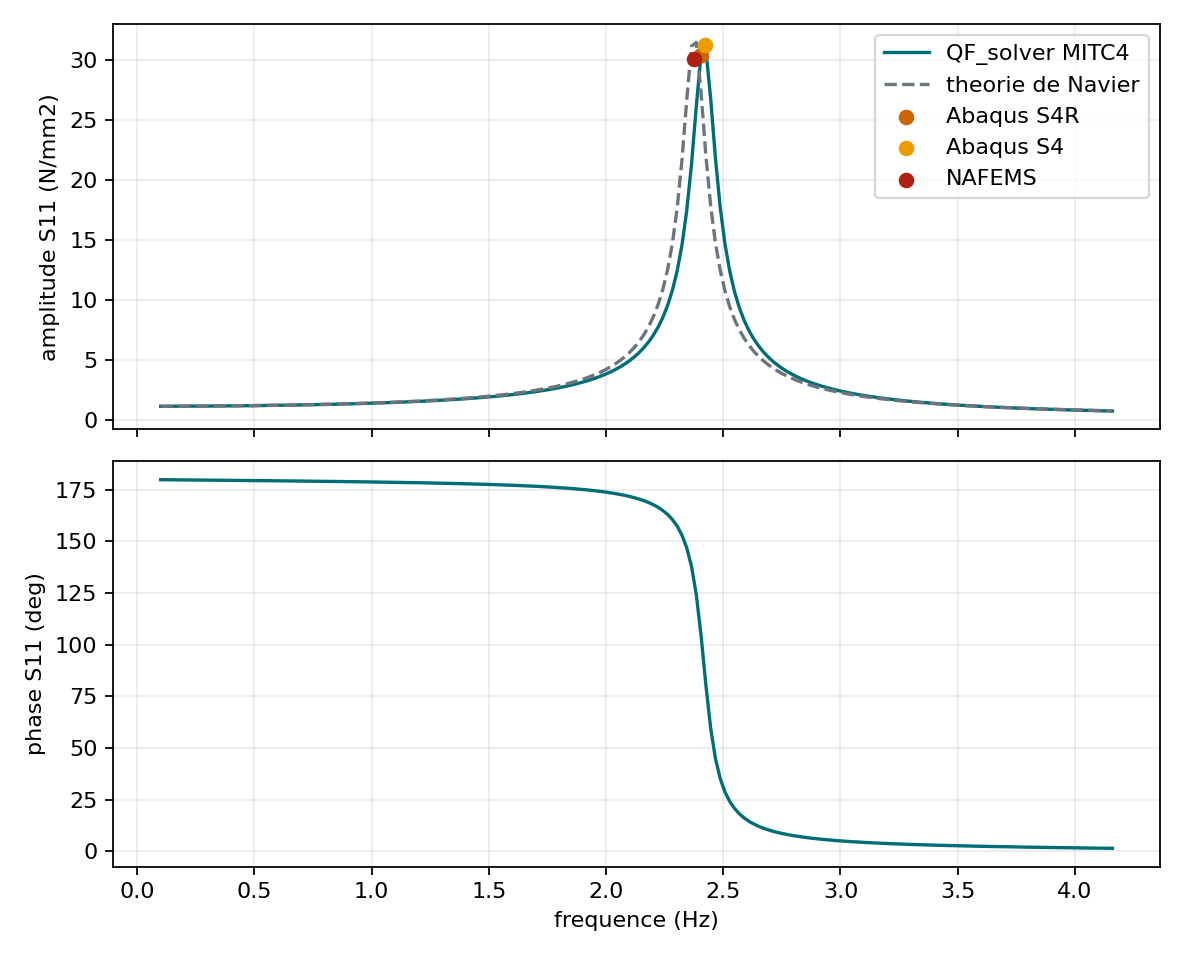

Pic S11 face (N/mm2)	30.818589	30.370000	31.260000	30.030000
Frequence du pic (Hz)	2.425829	2.405000	2.420000	2.377000

• ecart deplacement QF/Abaqus: 2.442 %;
• ecart frequence QF/Abaqus: 0.866 %;
• ecart S11 QF/Abaqus: 1.477 %;
• ecart S11 QF/Abaqus S4: 1.412 %;
• ecart deplacement QF/NAFEMS: 2.528 %;
• ecart frequence QF/NAFEMS: 2.054 %;
• ecart S11 QF/NAFEMS: 2.626 %;
• residu relatif maximal: 6.936e-10.

Statut : PASS.

Provenance et limite

Source primaire: https://docs.software.vt.edu/abaqusv2024/English/SIMACAEBMKRefMap/simabmk-c-forcedvibrationtest13h.htm

La contrainte comparee est l'amplitude de S11 en face superieure au noeud central, obtenue par moyenne complexe des quatre facettes adjacentes, comme la sortie Abaqus POSITION=AVERAGED AT NODES, ELSET=EMID.
